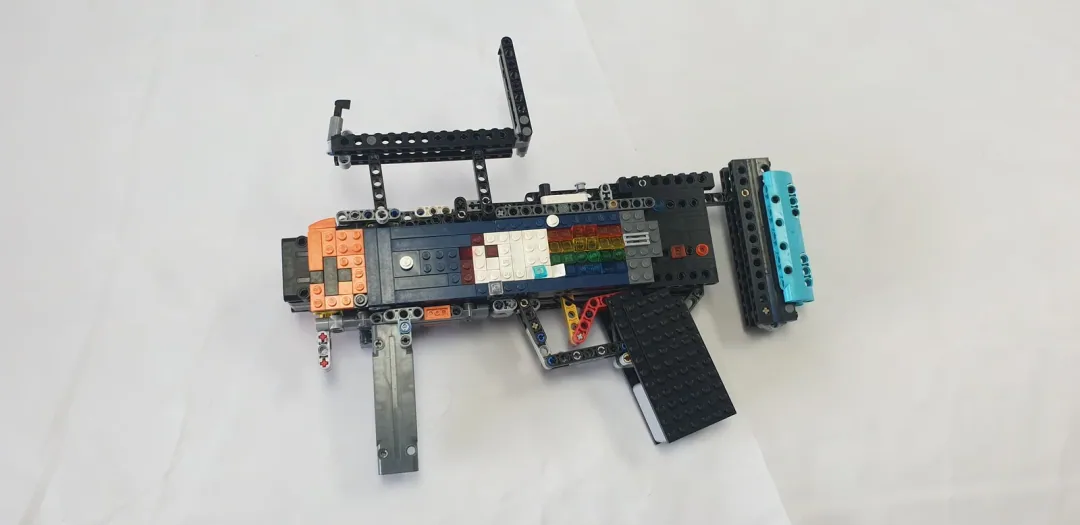

블붕이 갤질하다 유즈 호드떡상 소식에 급하게 유즈 무기 레고로 만들어봤다.

급조로 만든거라 퀄리티가 좀 부족할 수도 있음

2 / 54

3 / 54

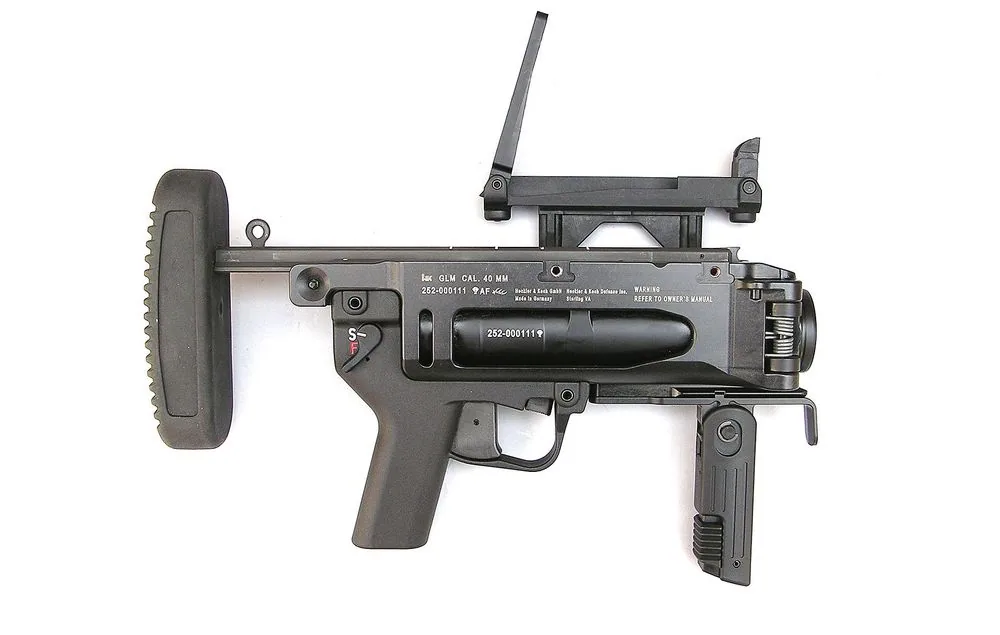

우선 유즈 고유무기인 냥's 대시의 모티브는 아카리 HK416 하부레일에 달린 HK M320 유탄발사기인데 이 녀석부터 만들거다.

4 / 54

여기 아래부턴 별 상관 없으니 넘어가도 상관없음

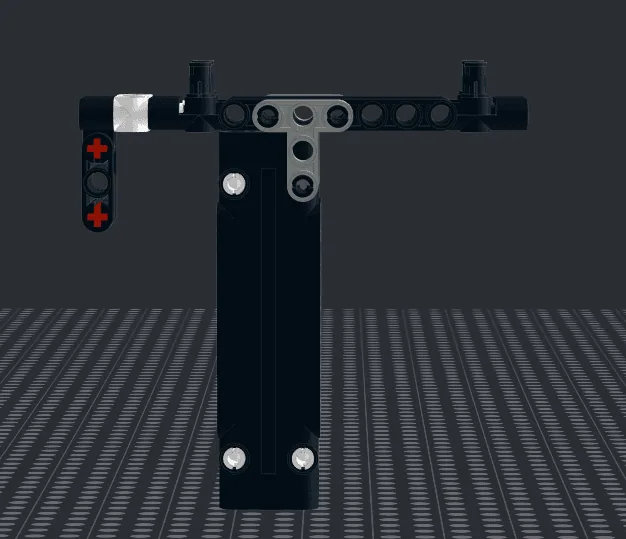

우선 기존에 쓰던 원리로 만들거다.

5 / 54

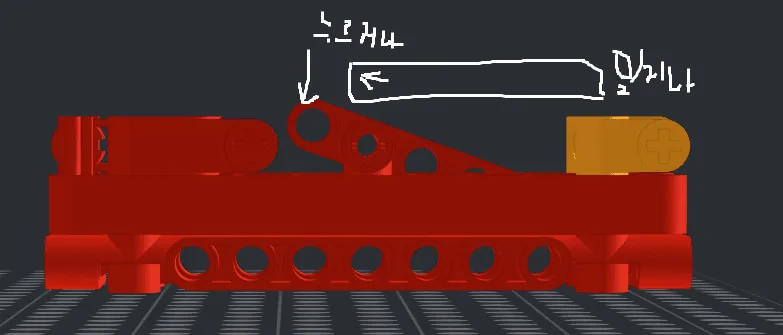

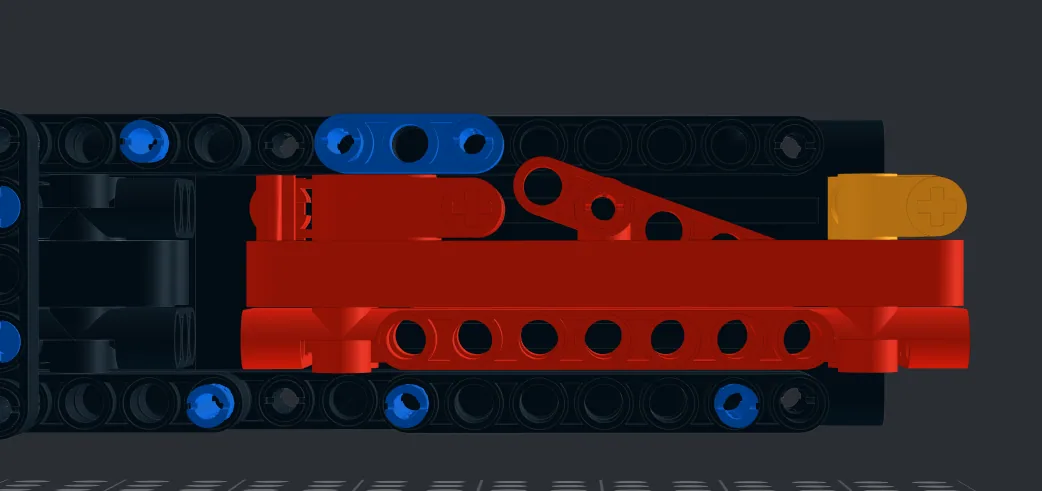

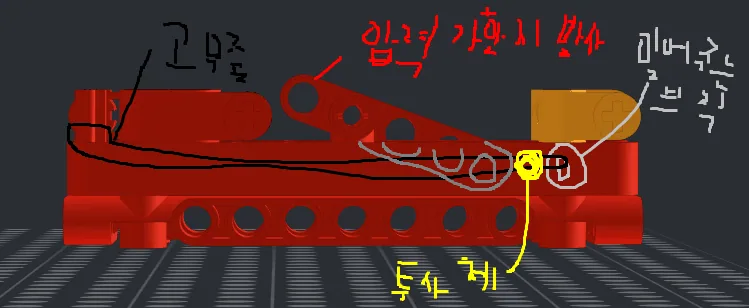

이런 구조인데 얘는 탄이 나갈라면 저 튀어나온 돌기를 누르거나 밀어줘야하는데

6 / 54

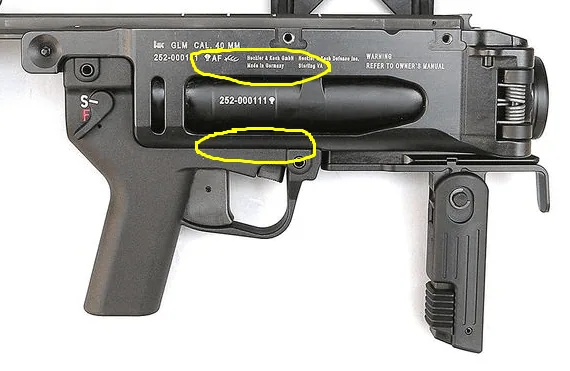

문제는 M320 구조로는 저런 장치를 넣을 공간이 부족한것,

7 / 54

그래서 나름 실총 작동방식도 구현할 겸 내부공간을 활용해서 발사가 되게끔 만들기로 함,

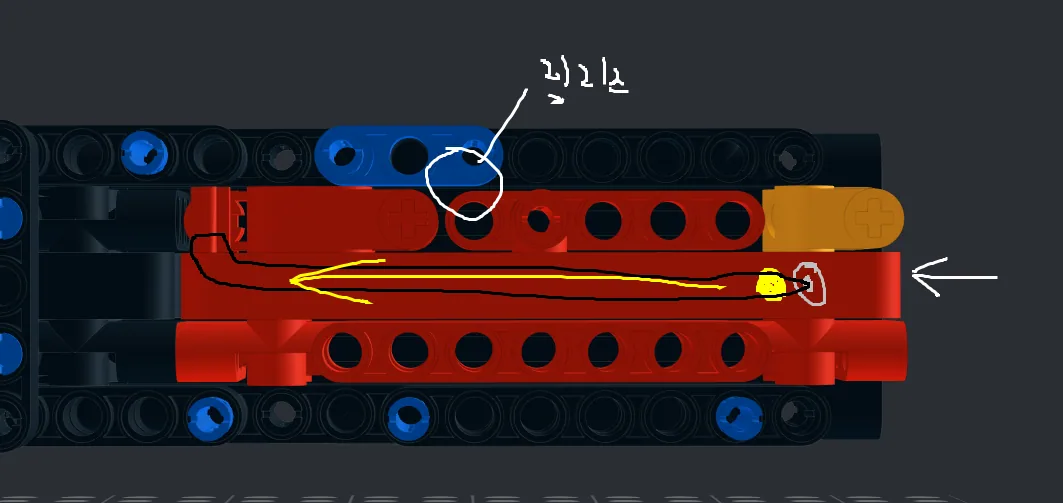

우선 탄을 약실에 밀어넣고 나면 저런 구조로 약실에 끝가지 맞물리지 않게 되는데

8 / 54

바로 오픈볼트 구조로 탄을 격발시키는 방식을 사용할거다,

9 / 54

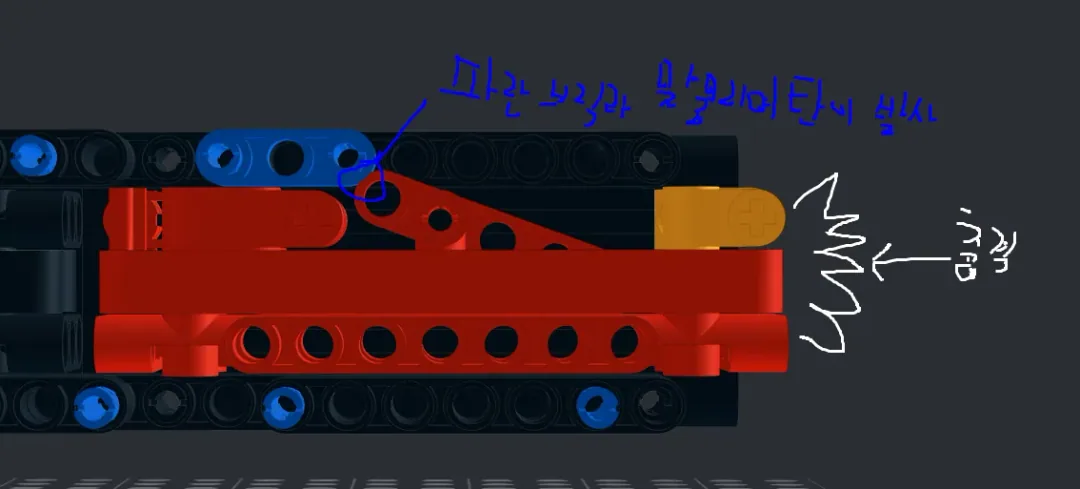

장전된 상태에서 탄피의 뒤에 충격을 가하면 저 튀어나온 뇌관에 해당하는 부분이 파란색 브릭과 맞물리면서 탄이 격발되는

일종의 오픈볼트 구조로 제작할건데

10 / 54

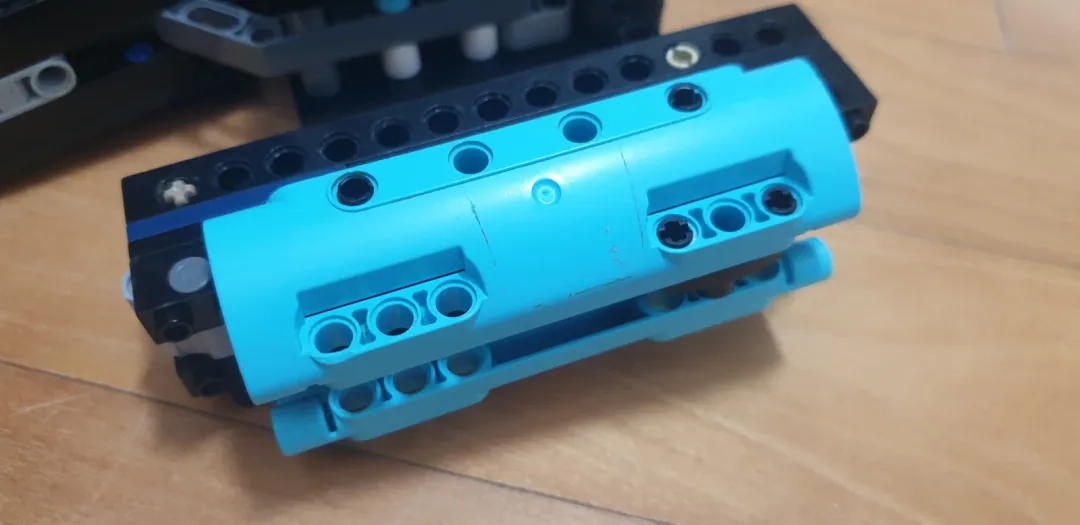

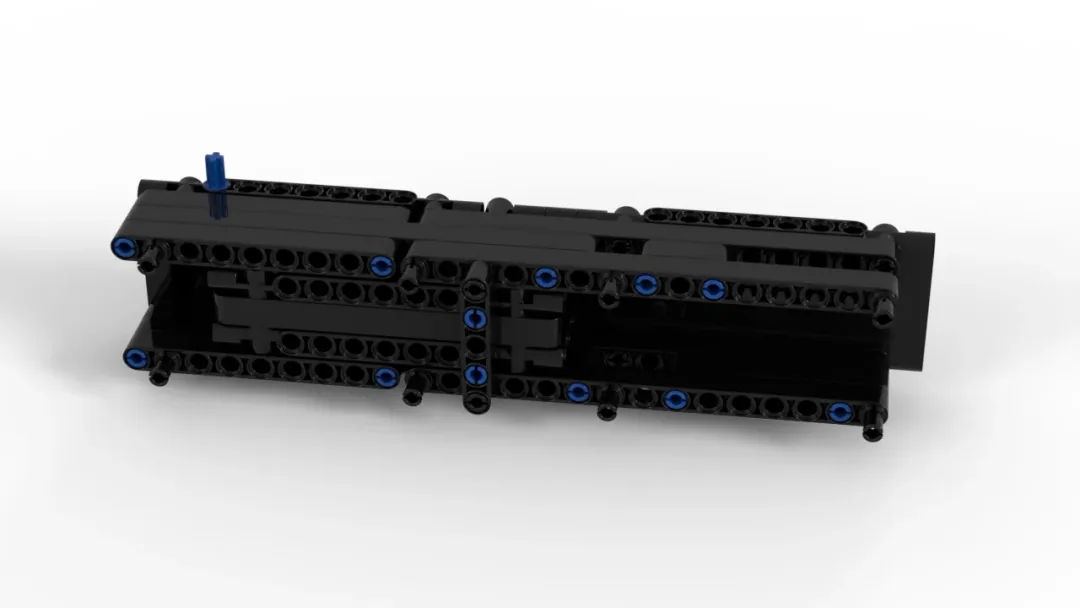

일단은 탄피 규격에 총열 완성

11 / 54

12 / 54

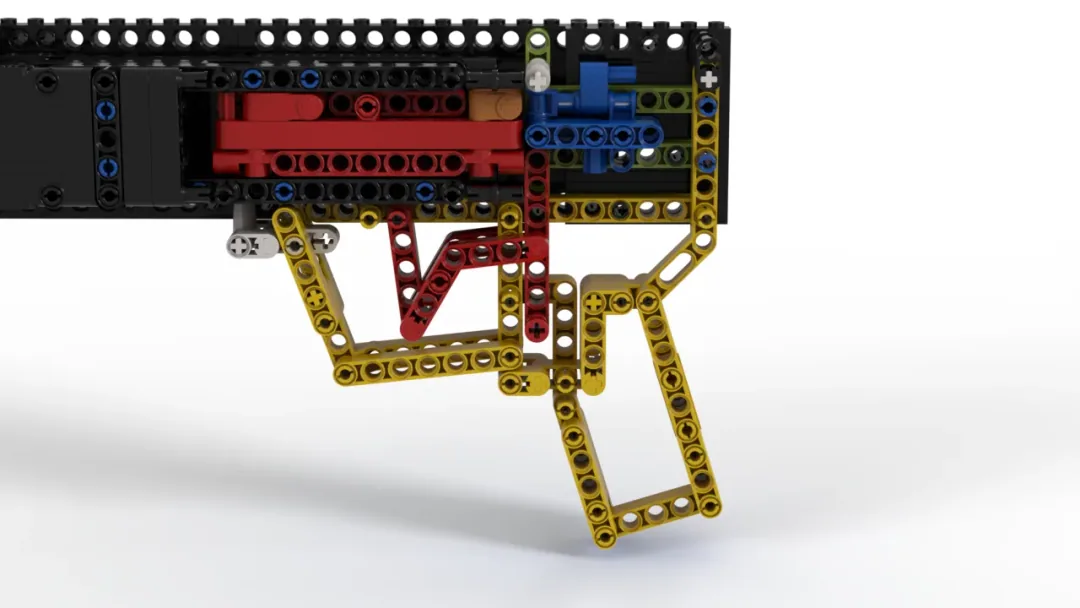

자 이제 문제는 탄피에 어떤 구조로 충격을 주냐인데 M320은 DAO(더블액션-온리) 방식인데 쉽게말해서

공이치기나 공이 자체를 따로 코킹시킬 필요 없이 방아쇠만 당기면 격발이 가능한 방식인데,

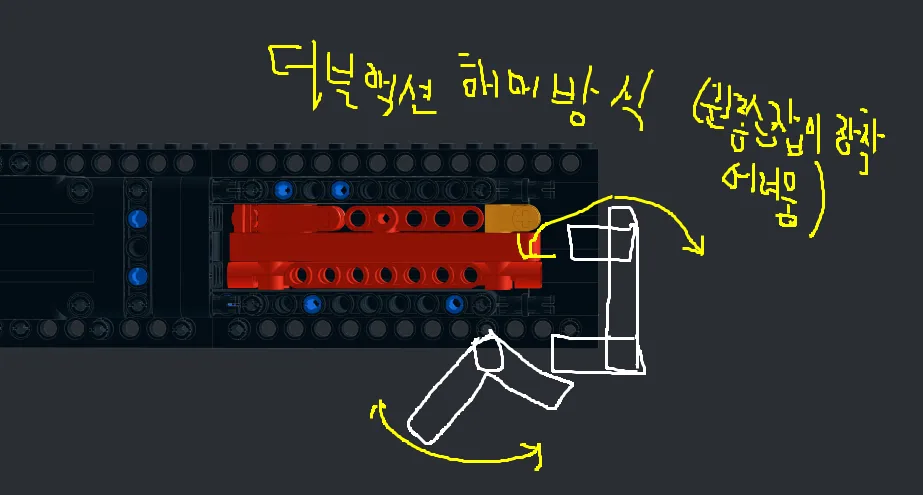

우선 위와 같은 더블액션 해머 방식은 레고로 만들기에는 각 파츠에 스트레스가 심하고, 방아쇠 압력이 비효율적이고, 권총손잡이 장착도 어려워 쓰지 않을거고,

13 / 54

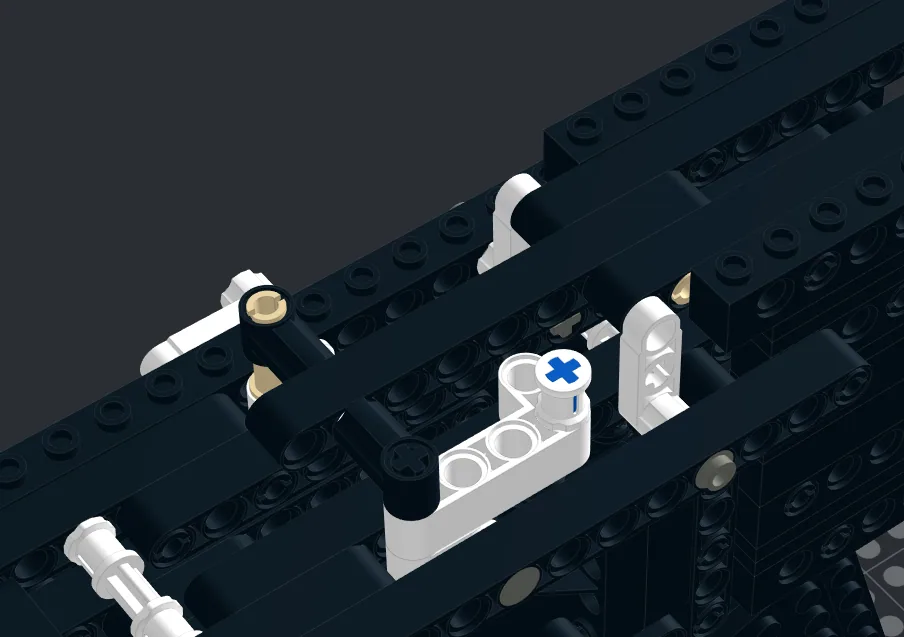

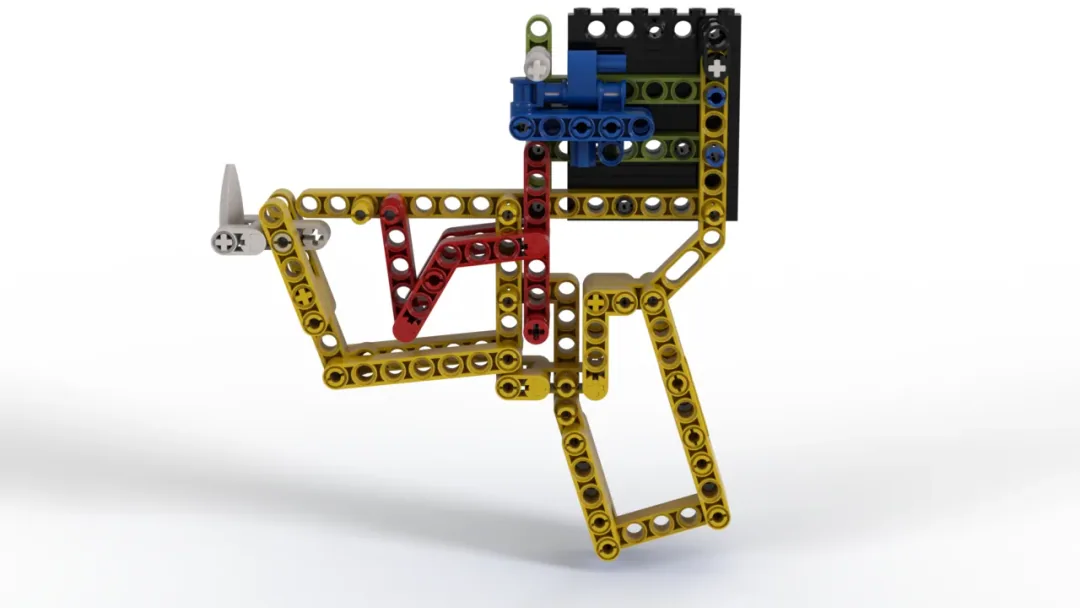

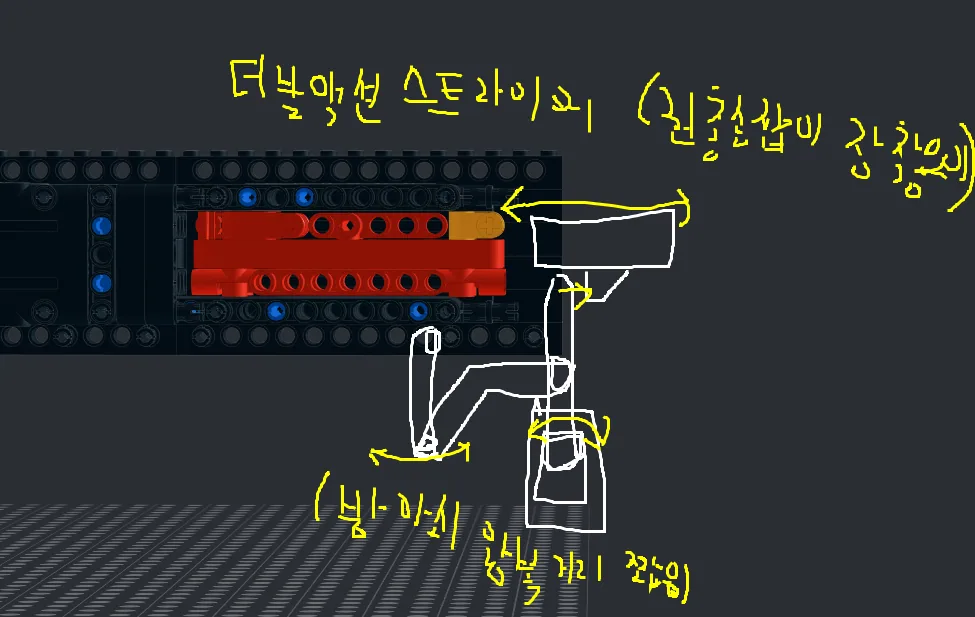

그래서 더블액션 스트라이커 구조를 사용할 건데, 따로 설명하기엔 복잡하니 사진으로 대체함.

14 / 54

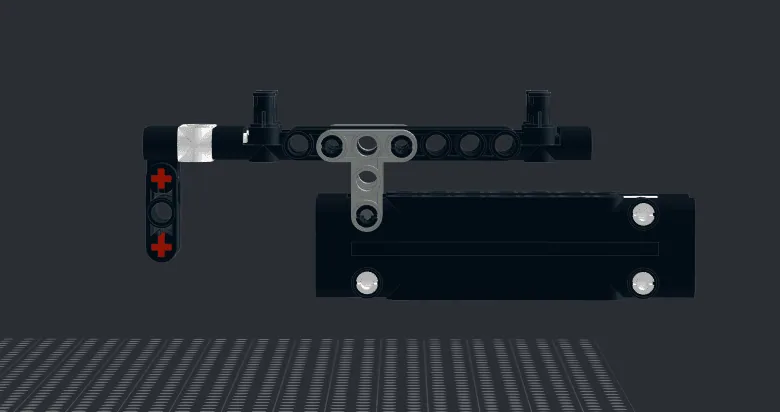

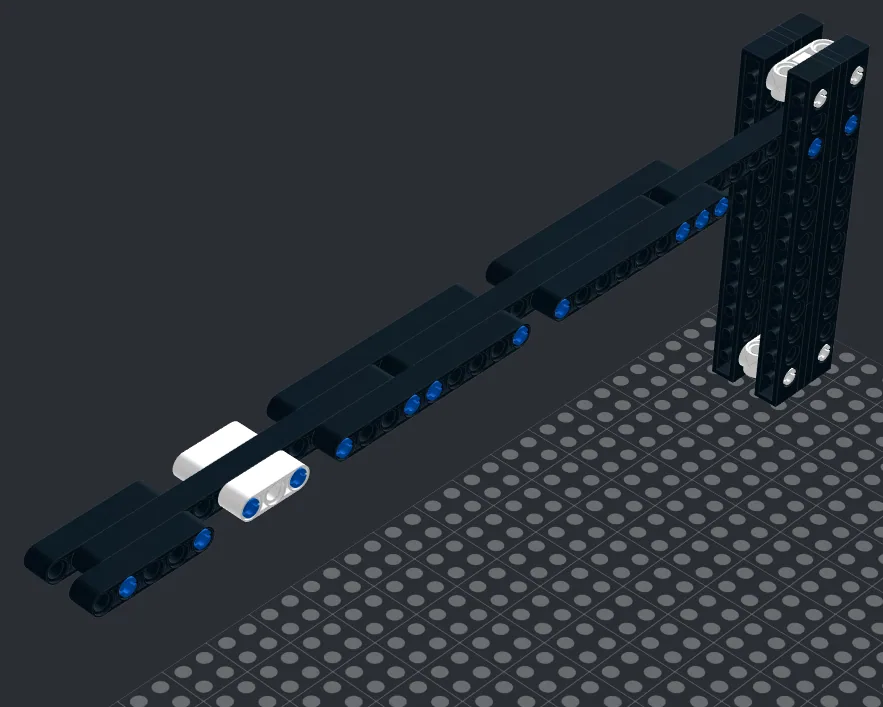

대략 이런 구조를

그대로 레고로 만들면 아래처럼 된다

15 / 54

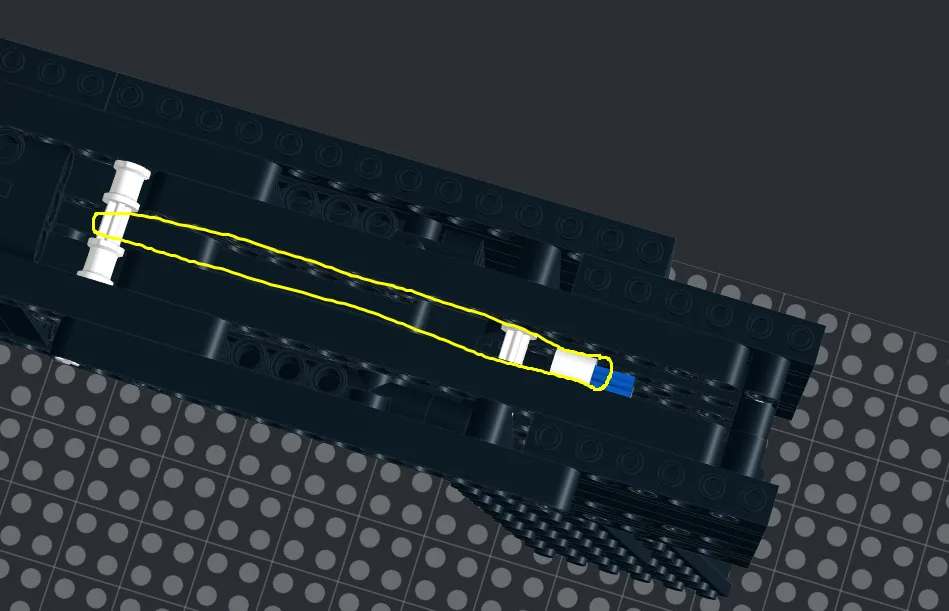

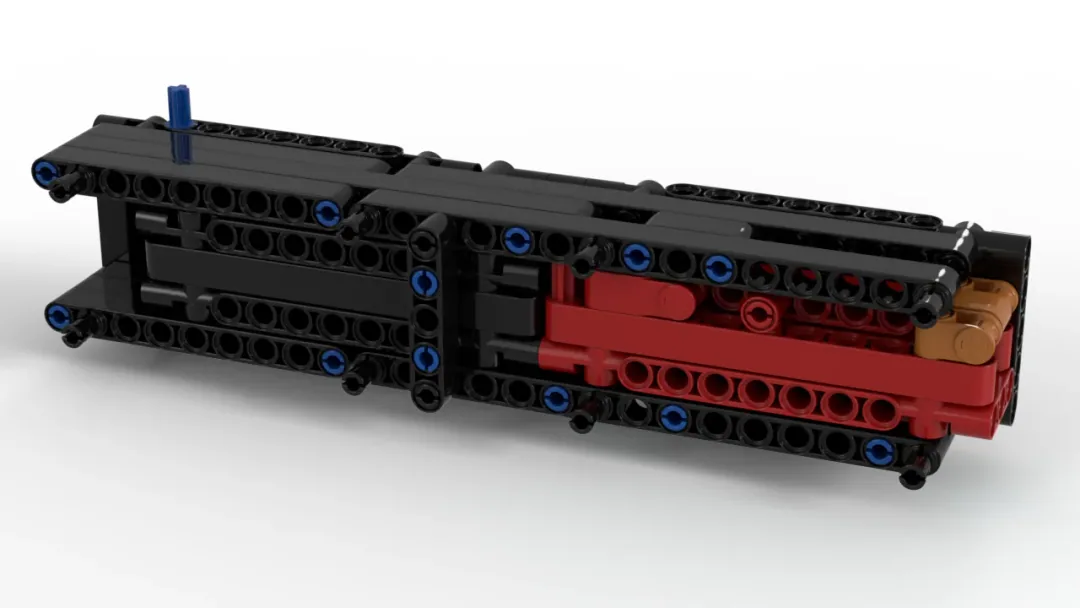

저 파란색 공이가 직접 탄피에 충격을 주는 부분, 하얀색 파츠는 총열을 고정시키는 장치,

총열과 맞물리면 이런 모양새다

16 / 54

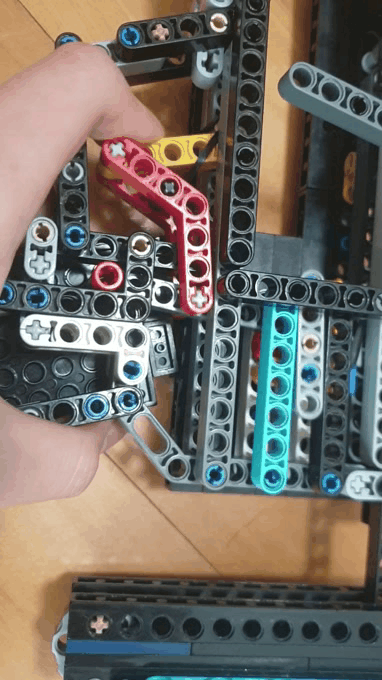

정말 잘 작동한다. 저 정도 왕복거리면 탄을 발사하는데엔 지장이 없을거다.

17 / 54

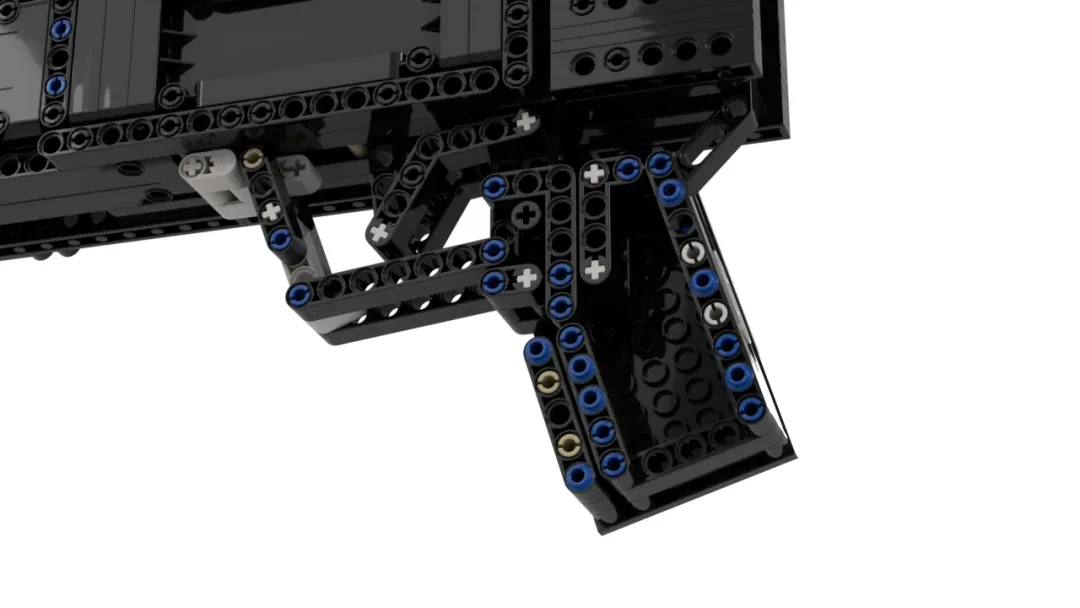

공이를 덮어줄 판을 달아주고, 권총손잡이 덮개도 장착시키기 위해 판자를 장착할수 있는 쐐기를 박아주면

18 / 54

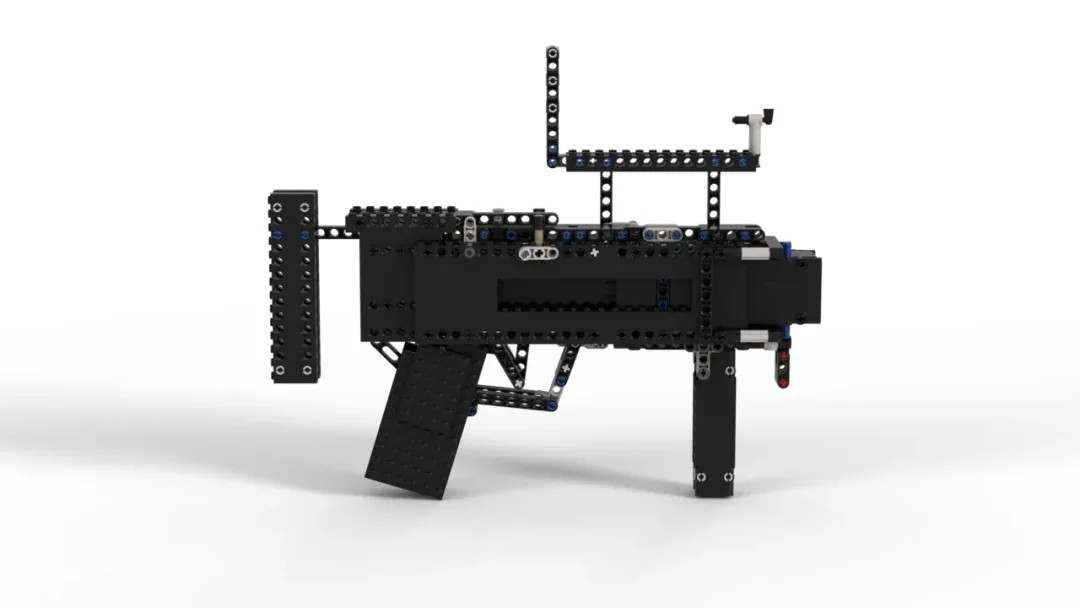

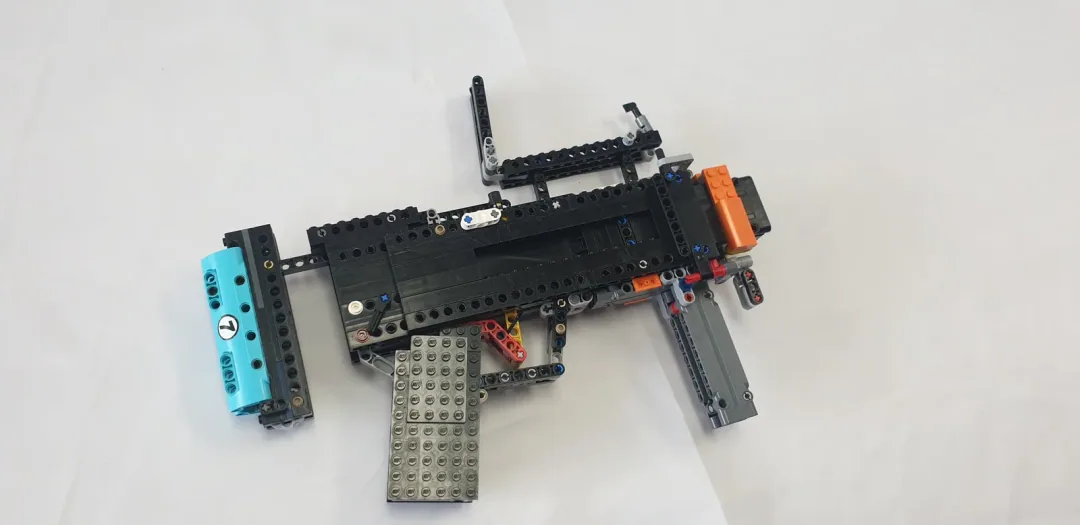

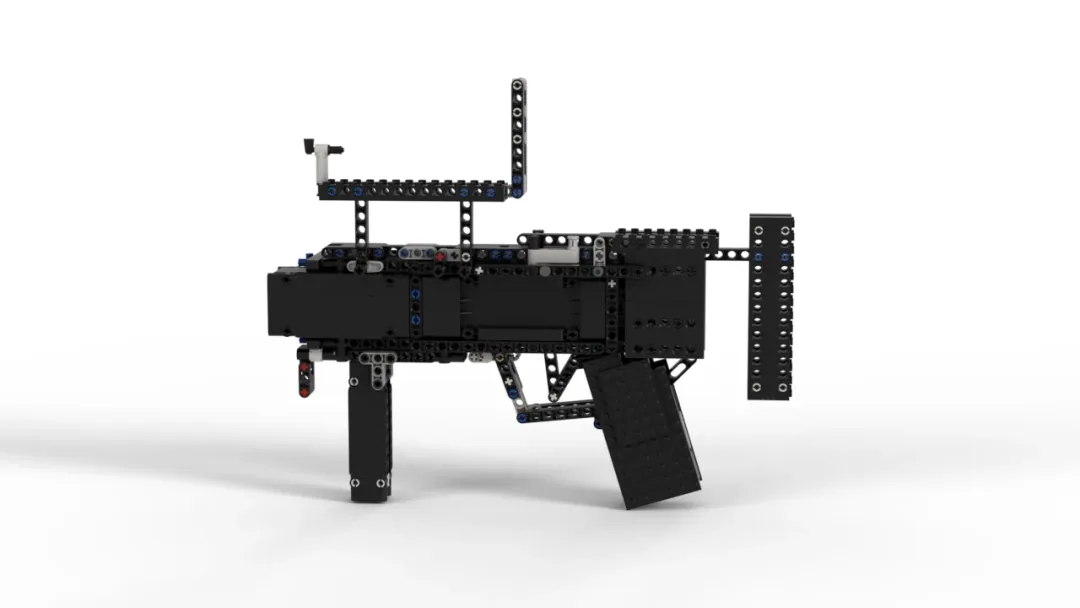

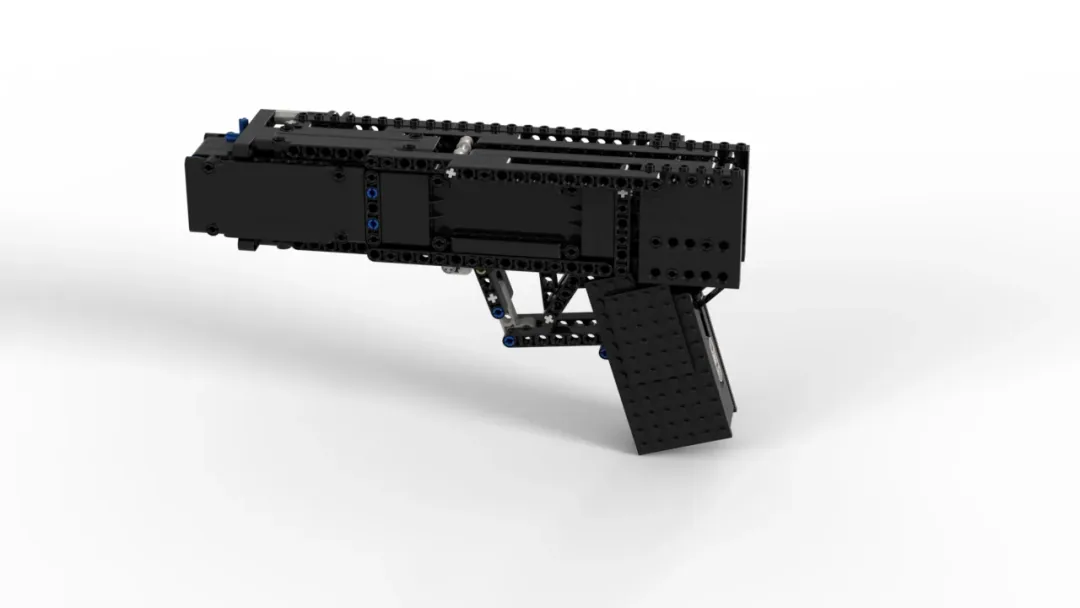

M320 기본적인 부분은 다 만들었다, 흡사 권총같아보인다.

19 / 54

이제 개머리판,손잡이,기계식 조준기도 달아줘야 한다.

20 / 54

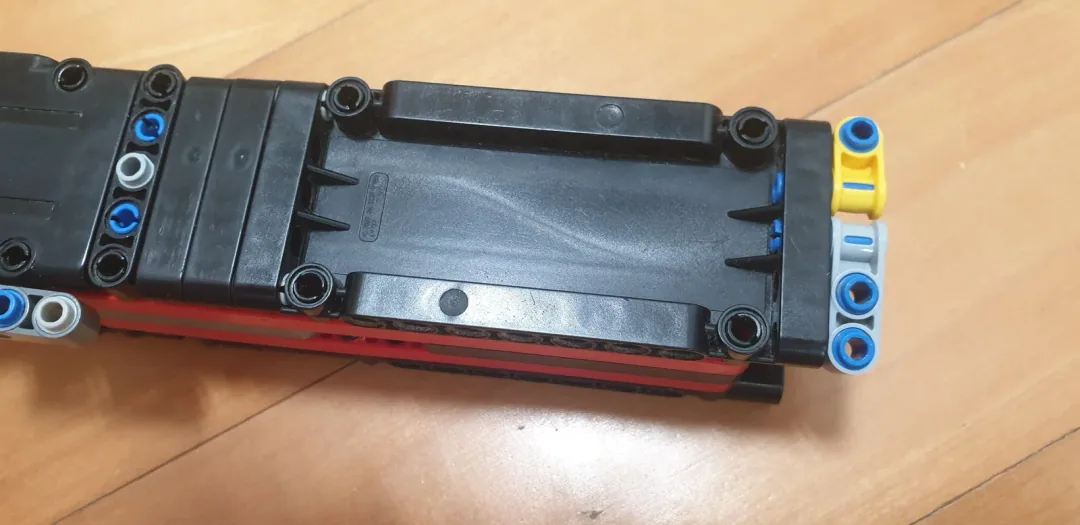

개머리판은 이 위에 바로 장착되면 좋겠지만 고무줄 때문에 공간이 없어 추가로 개머리판을 장착할 부분을 만들어야 한다.

21 / 54

이렇게 개머리판이 지나갈 홈을 만들어주고

22 / 54

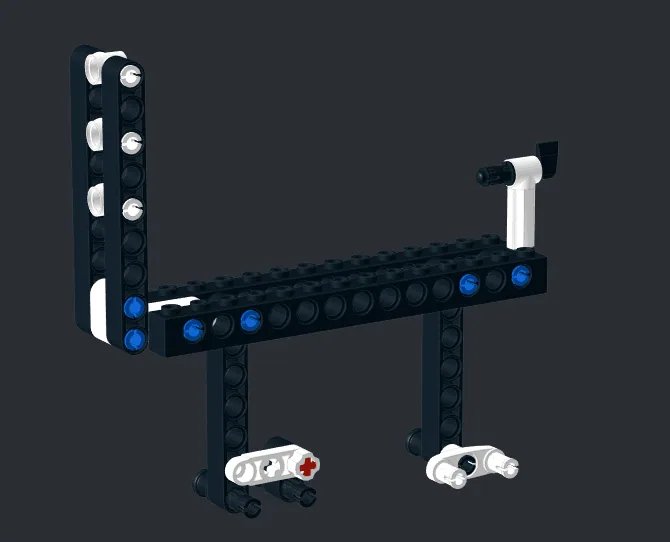

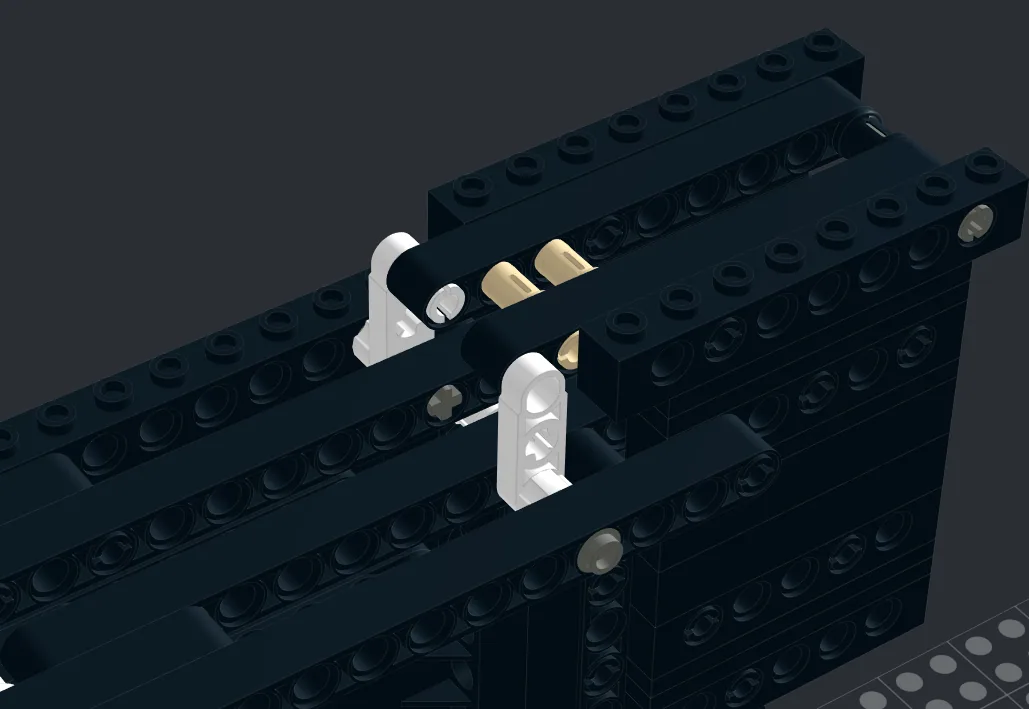

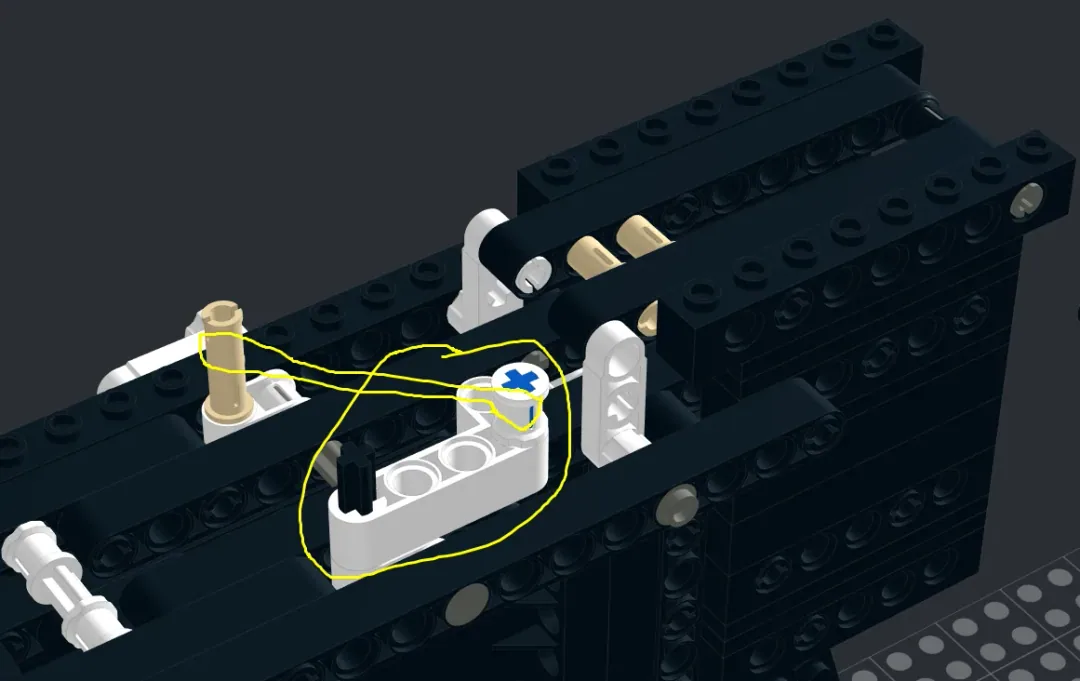

조절식 개머리판을 고정시킬 장치도 만들면

23 / 54

24 / 54

아래처럼 부착된다, 깔끔하지는 않지만, 그래도 봐줄만하다.

25 / 54

그리고 이제 손잡이와 기계식 조준기인데, 솔직히 진짜 별거없다.

26 / 54

접이식 손잡이는 MP7 접이식 손잡이를 다 구현하기엔 무리라서, 그냥 접히는 정도로만 만듬.

27 / 54

손잡이 장착 완료,

28 / 54

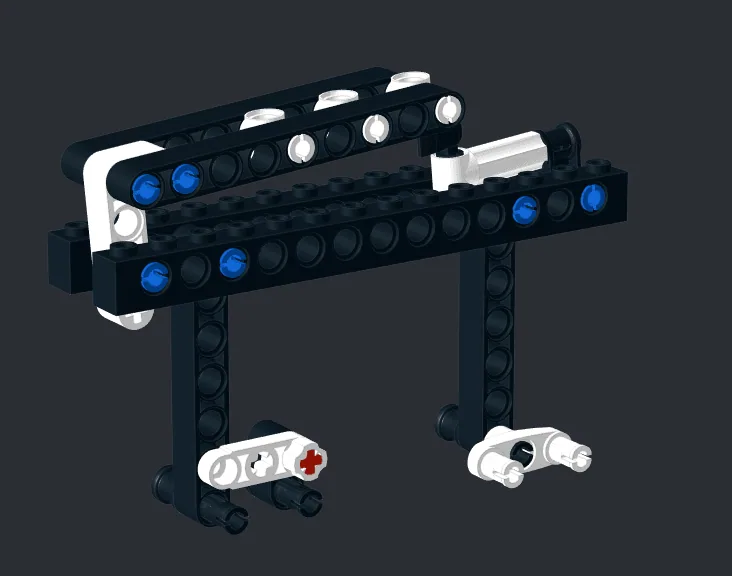

다음은 기계식 조준기, 가늠자 가늠쇠 둘 다 접히도록 만들고 장착,

29 / 54

30 / 54

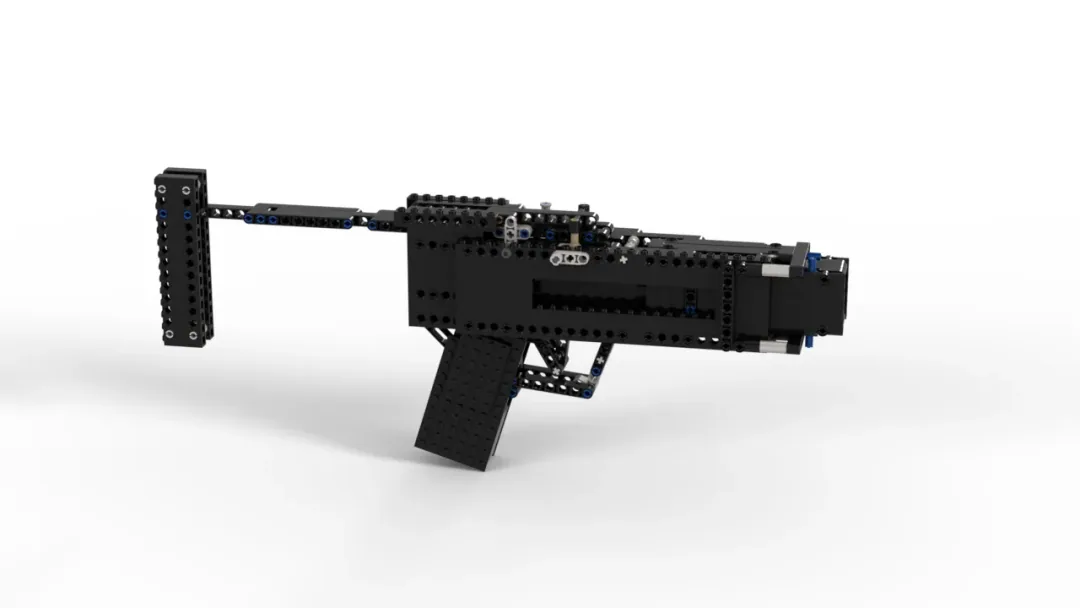

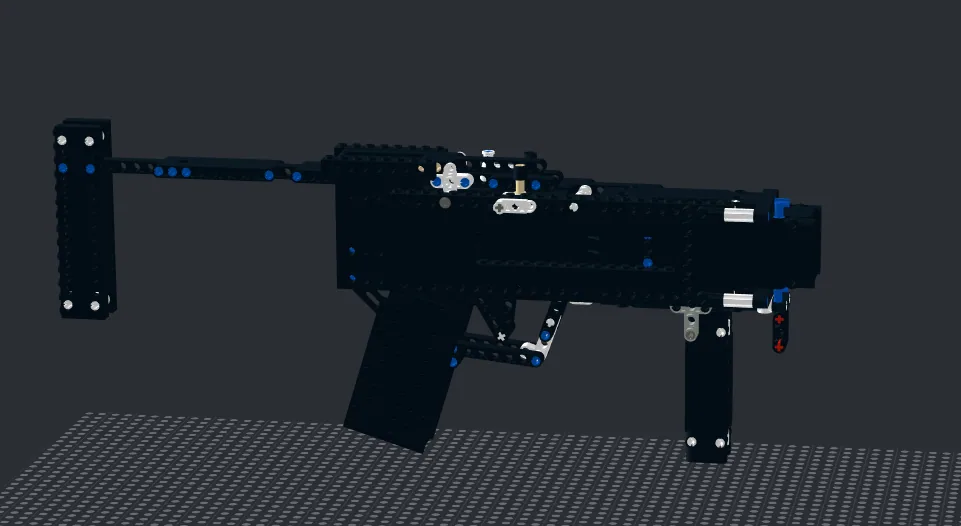

이제 모티브인 HK M320은 완성했다.

31 / 54

32 / 54

이제 본격적인 데코레이션 시작,

33 / 54

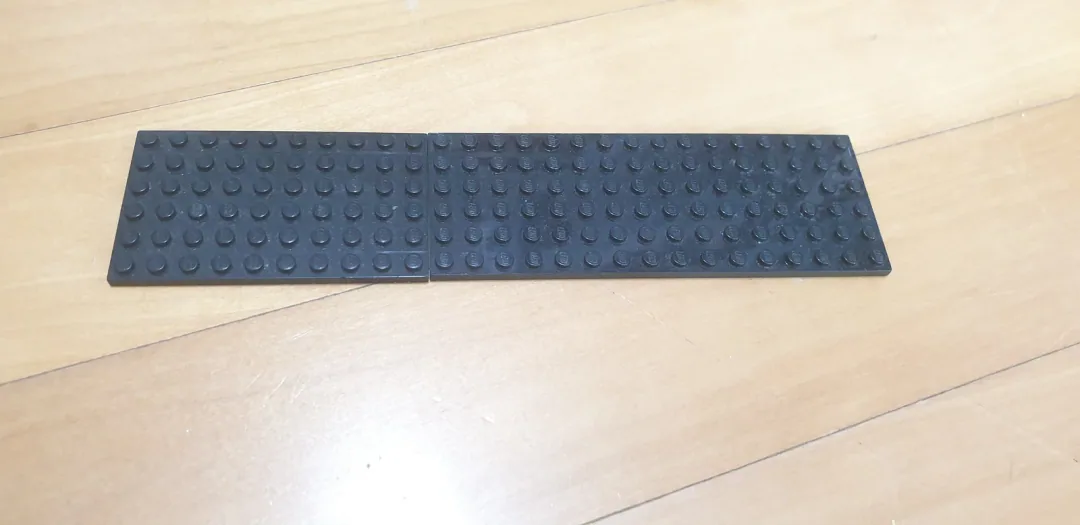

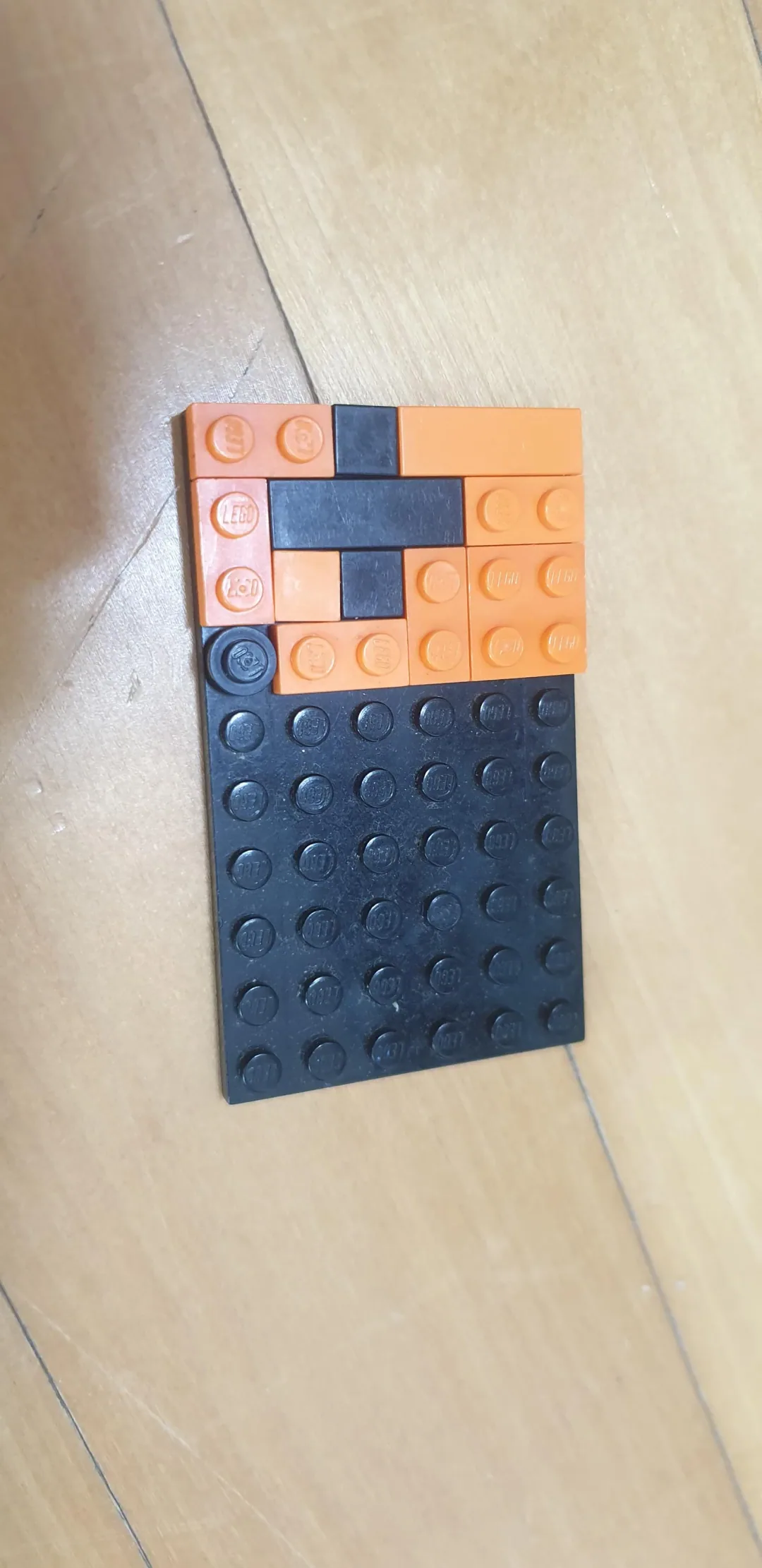

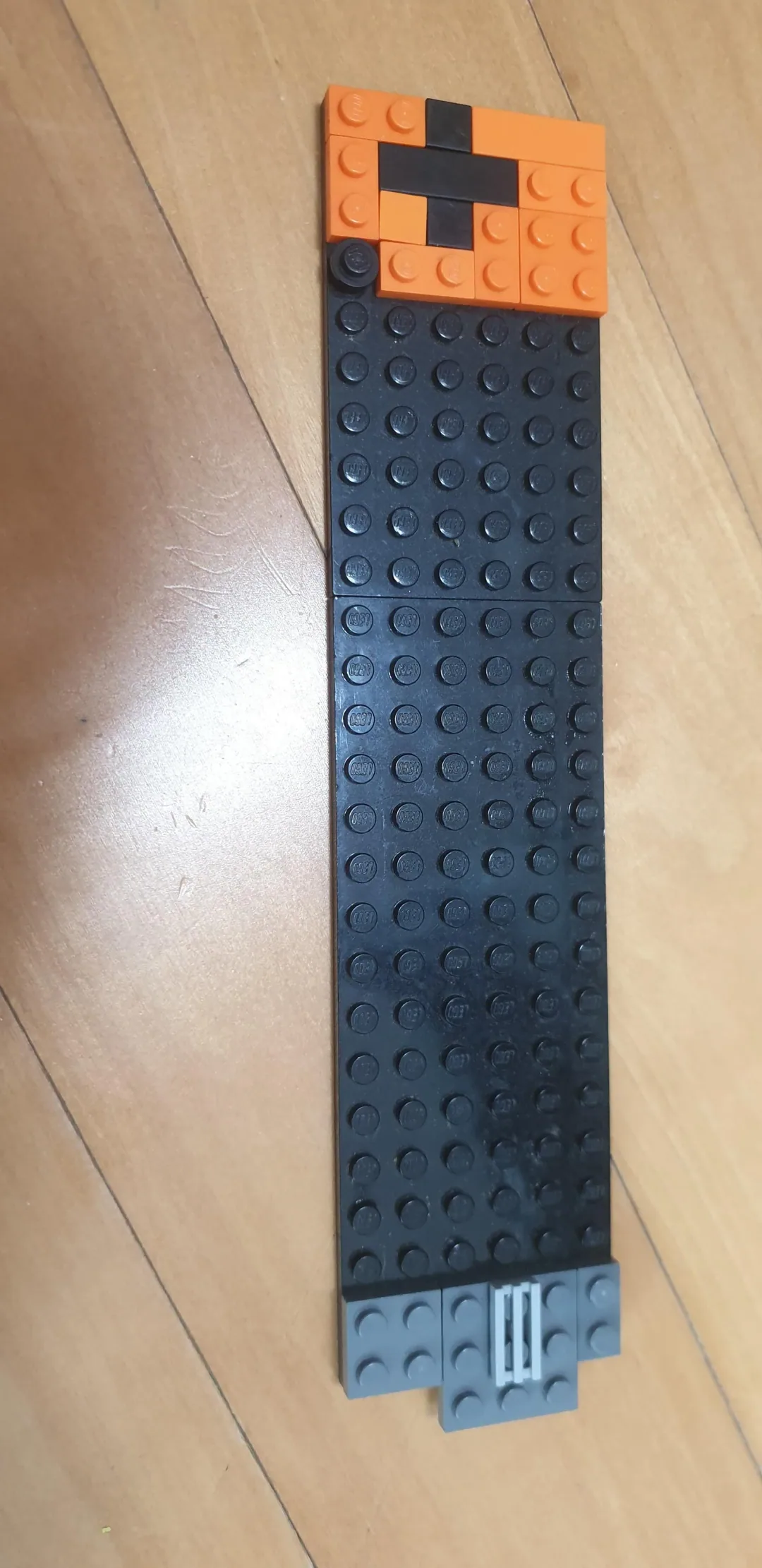

규격에 맞춰 모니터가 될 부분을 만든다,

34 / 54

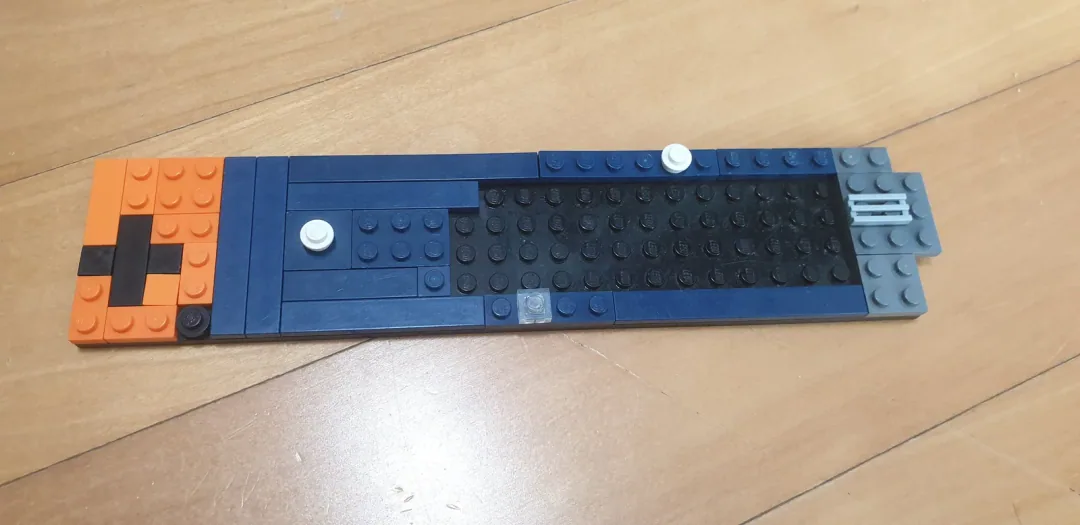

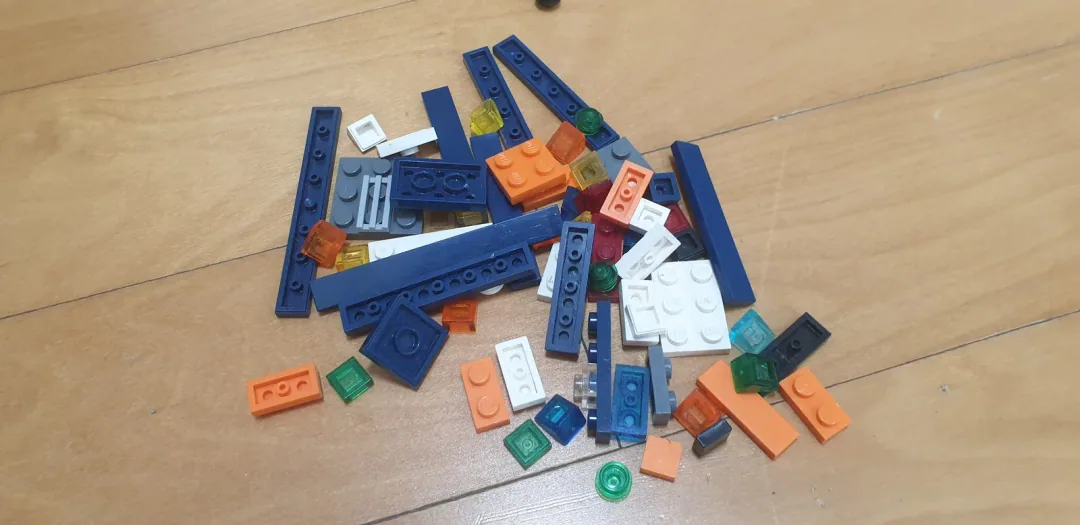

긁어모은 브릭들로 모니터가 될 부분을 만든다.

35 / 54

36 / 54

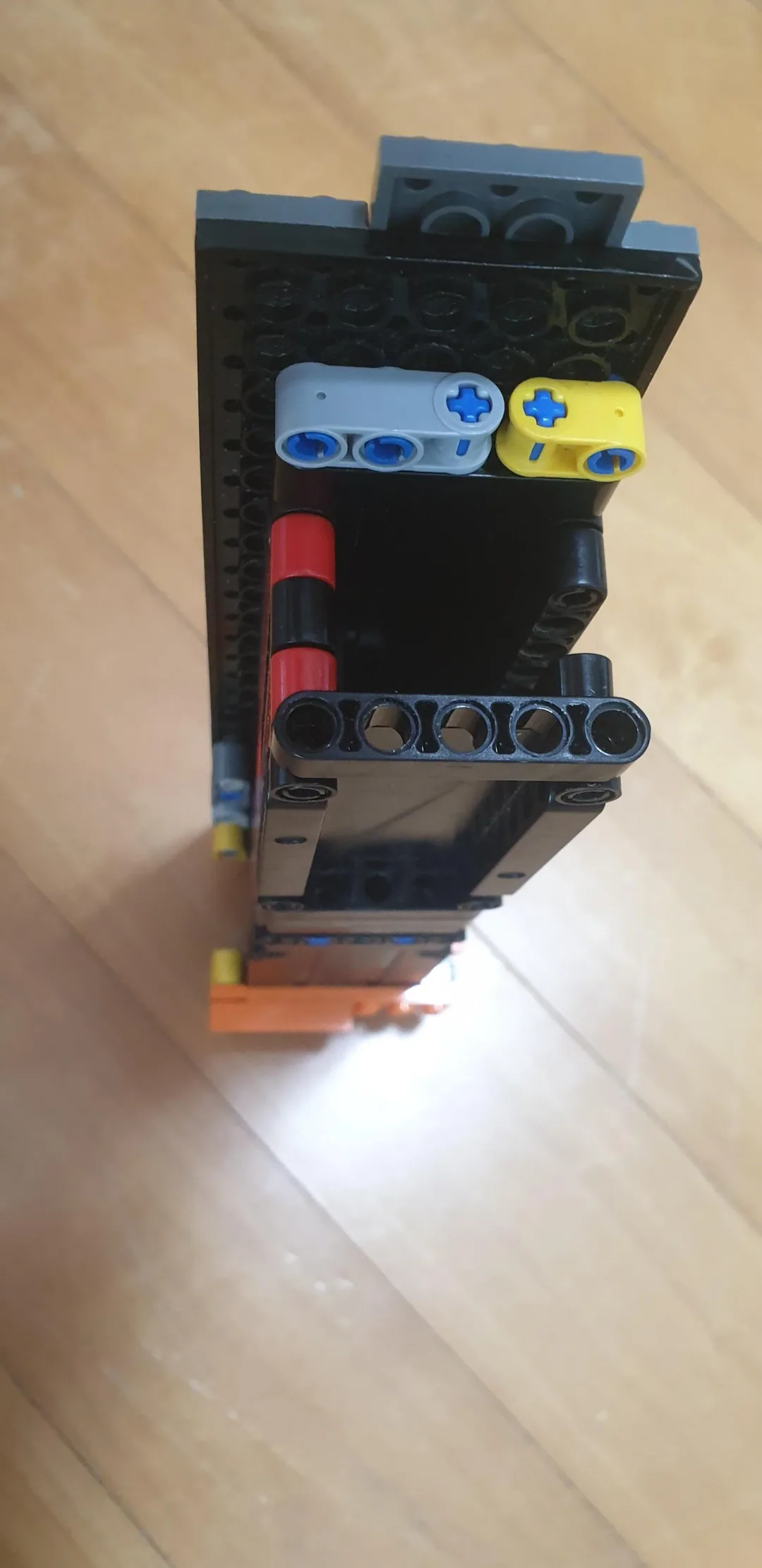

대략 컨트롤러 부분 틀을 만들고,

37 / 54

냥캣이 들어갈 자리를 비우고 파란 우주배경을 만들어준다.

38 / 54

냥캣 몸체를 그려넣고,

39 / 54

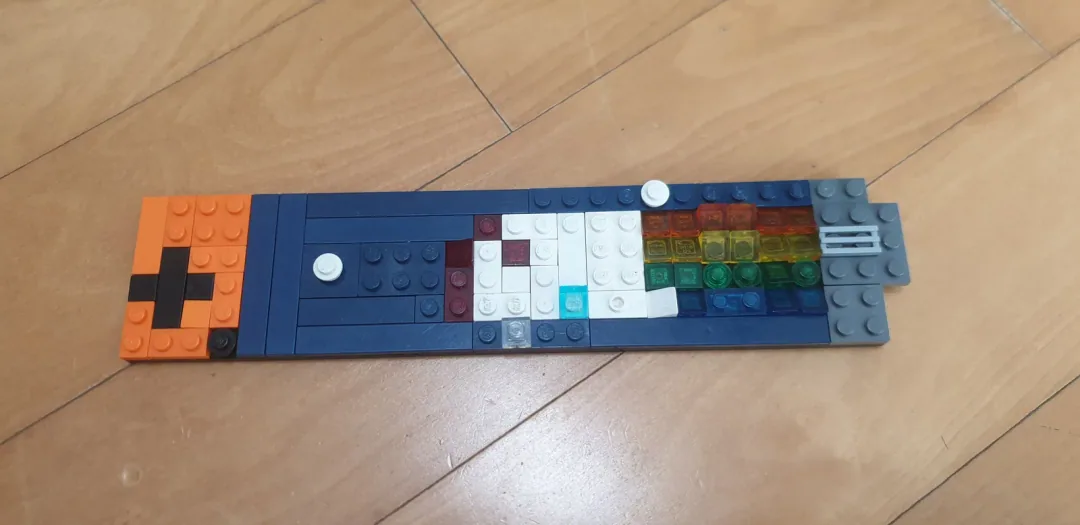

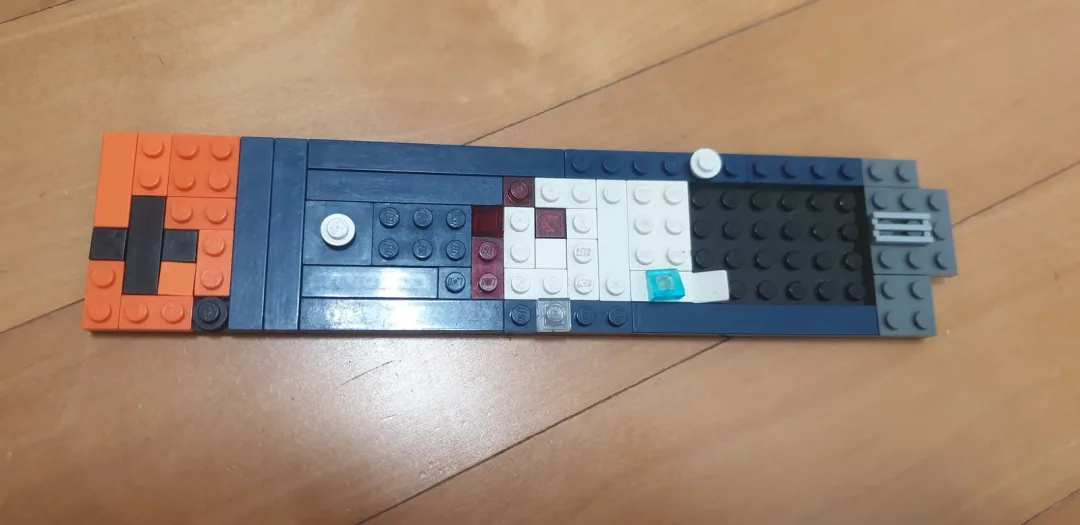

무지개 꼬리까지 붙여주면 모니터 완성,

40 / 54

41 / 54

모니터 부분이 달리도록 손을 좀 봐주면

튼튼하게 부착된다.

42 / 54

개머리판에도 장식해주고

43 / 54

솔직히 전부 색칠하기는 무리고 대략적으로만 꾸밈

특징만 좀 살려서

본체 완성

44 / 54

45 / 54

46 / 54

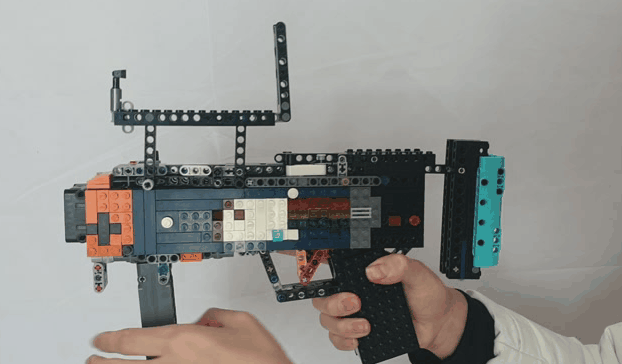

스윙아웃 방식도 잘 작동한다.

47 / 54

48 / 54

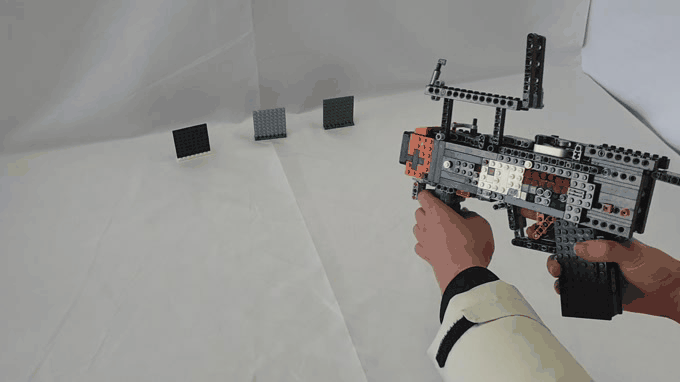

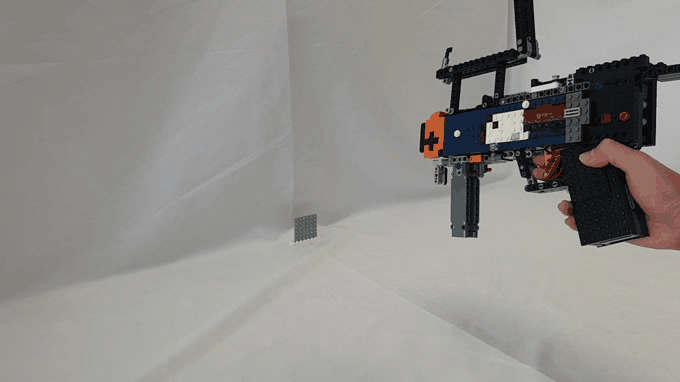

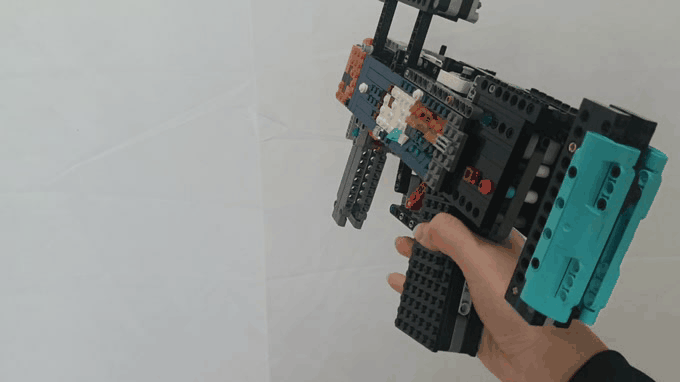

이제 쏴볼 차례

49 / 54

50 / 54

문제없이 작동하고 성능도 괜찮게...?

51 / 54

?

아...

성능은

52 / 54

안좋아도

53 / 54

애정은 영원하니까

54 / 54

그래서 통상 언제 뜸?
