미코토는 본래 능력이 전자기력을 자유자재로 다룰 수 있기 때문에 맘대로 자기장을 걸어서 발사시킬 수 있지만 우린 그러지 못해

그래서 인위적으로 자기장을 발생시키는 회로를 만들었어

5 / 11

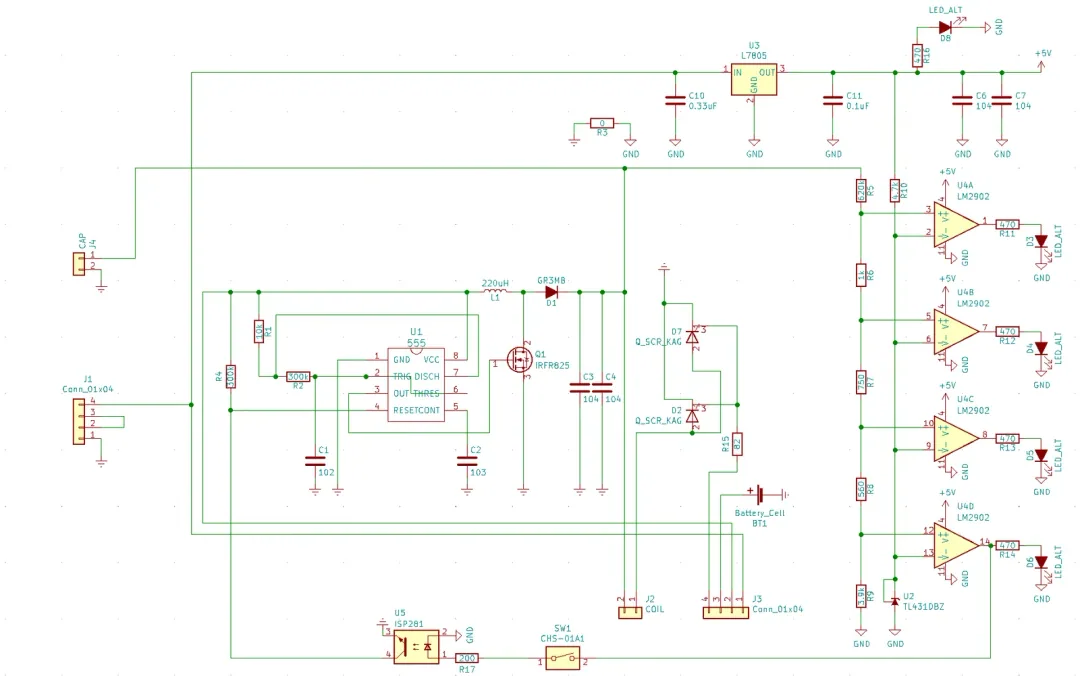

흔히 코일건이라고 불리는, 고전압 캐패시터를 충전시켜서 코일을 통해 방전시키는 구조야.

회로를 최대한 소형화해야 해서, 흔히 부스트컨버터 라고 불리는, 인덕터의 역기전력을 이용해 고전압을 생성시키는 회로를 설계했어.

타이머는 555ic를 사용할거야.

6 / 11

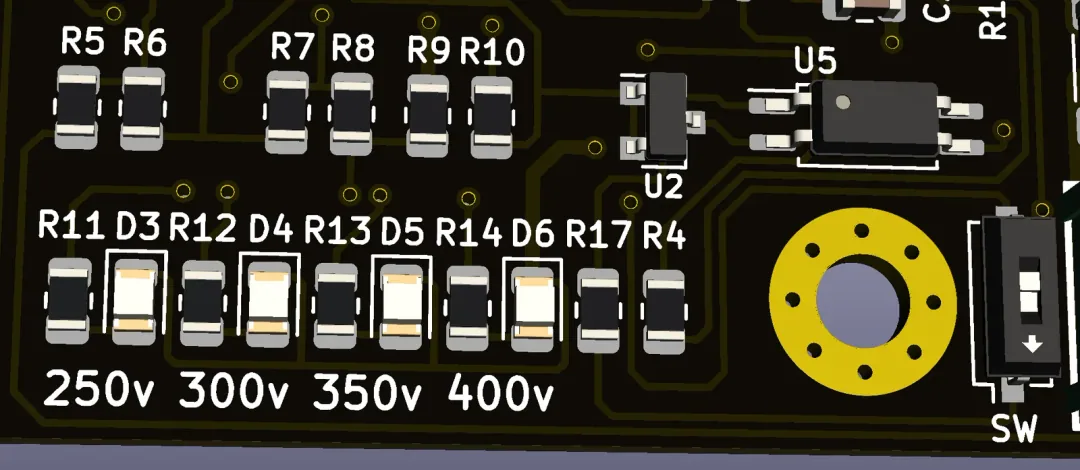

단순히 충전만 할 게 아니라, 충전 전압을 단계별로 모니터링하고 캐패시터가 박살나지 않도록 완충 전압에서 충전을 정지시키는 기능까지 추가했어.

7 / 11

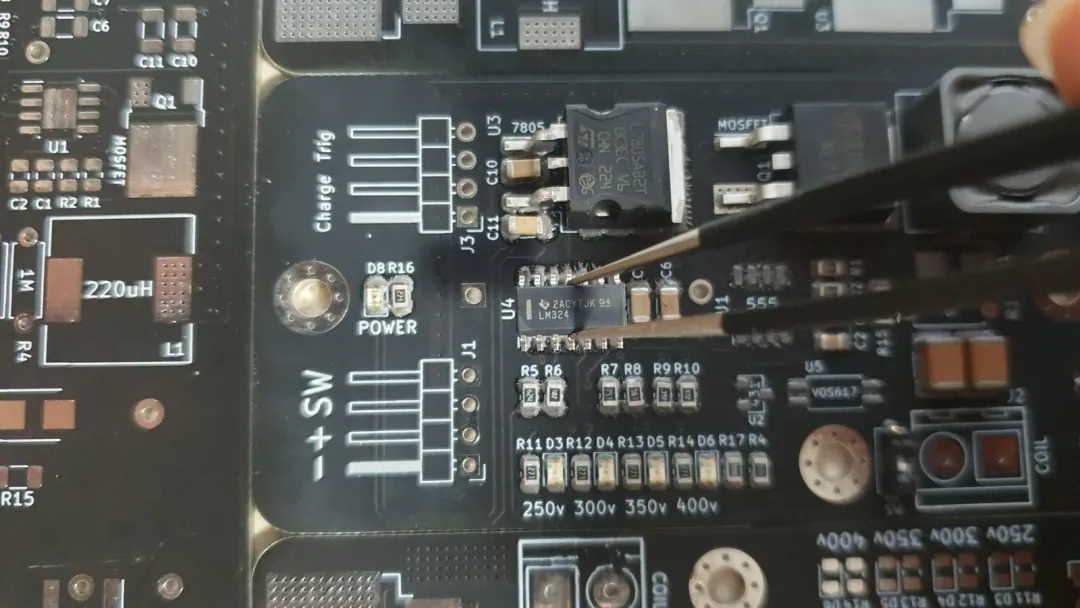

회로 부품들도 소형화를 위해 최대한 smd파츠들로만 선정했는데, 부품이 워낙 작아서 핀셋으로 배치할 때 암걸려 뒤지는줄 알았다.

https://youtu.be/Z1s_m8_nk54

회로는 위 영상을 참고해줘. 이것저것 다양한곳에서 쓸 수 있도록 설계했어. 거버파일이랑 BOM도 올려놨으니까 만들어볼 사람은 만들어봐

8 / 11

9 / 11

10 / 11

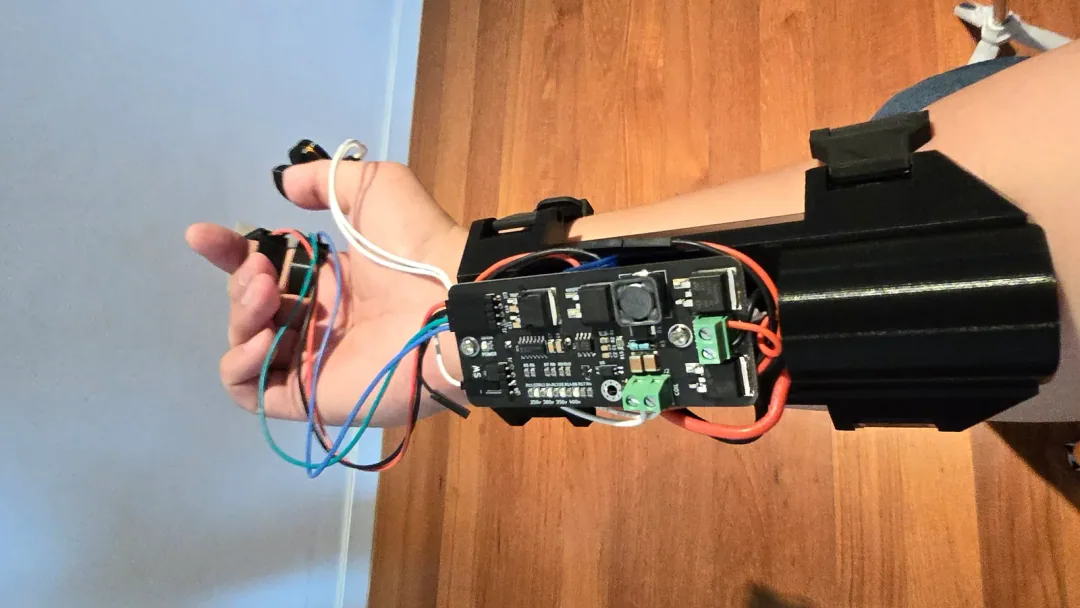

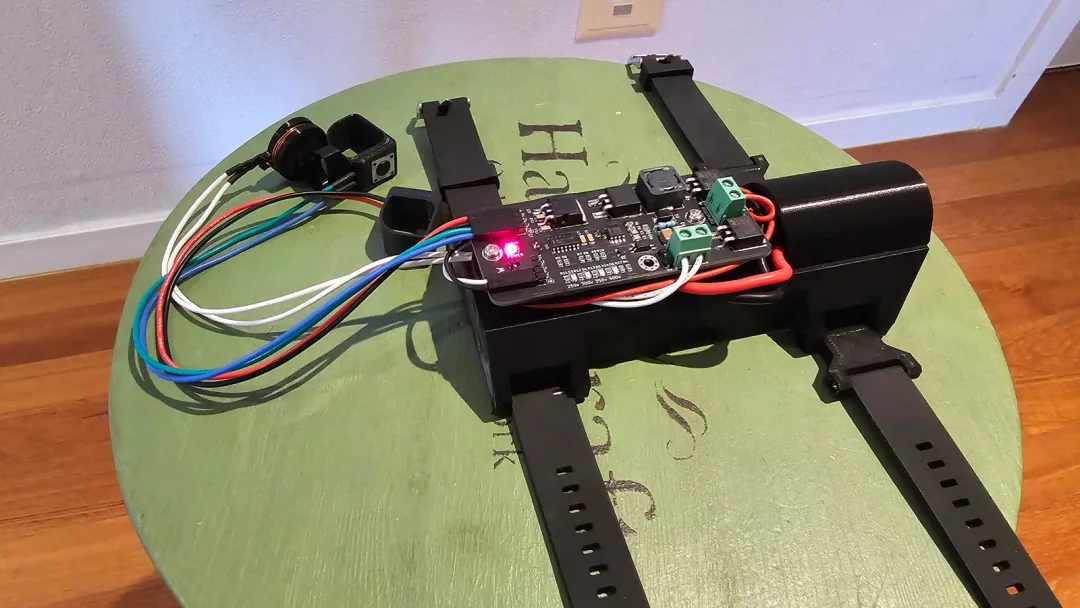

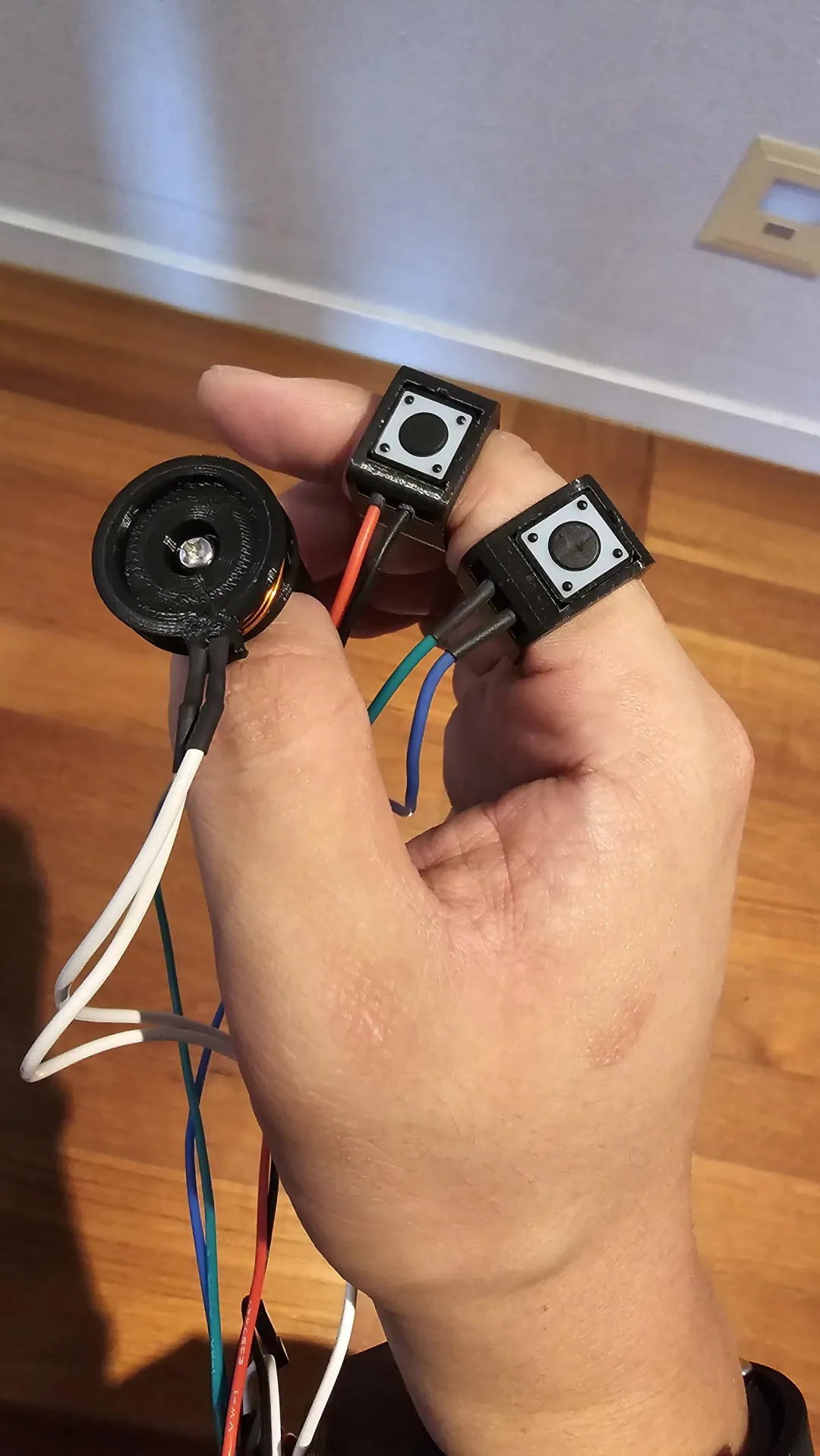

손목에 착용하는 구조이고, 원판보다 저렴하게 신 10원 동전을 발사할 수 있어.
