엔지니어부는 공학도로써의 로망을 가지고있지

그건 방향을 달리해서도 나 역시 마찬가지이다

1 / 63

나에게 그 시작은 내 초등학교 저학년 때 도서관에서 집어든 이 책과

김영만 선생님의 종이접기 책

그리고 아주 많은 공작에 관련된 책들이었다

2 / 63

그리고 김영만 선생님은 9년전 마이 리틀 텔레비전에서 정말 간만에 나타나셨는데, 내 공학도의 꿈을 심어주신 분이라 감동이었었다

그리고 첫 방송때 꺼내드신 저 피자박스 핀볼, 그때부터 만들고싶었지만, 이번에 한 번 만들어보기로했다

3 / 63

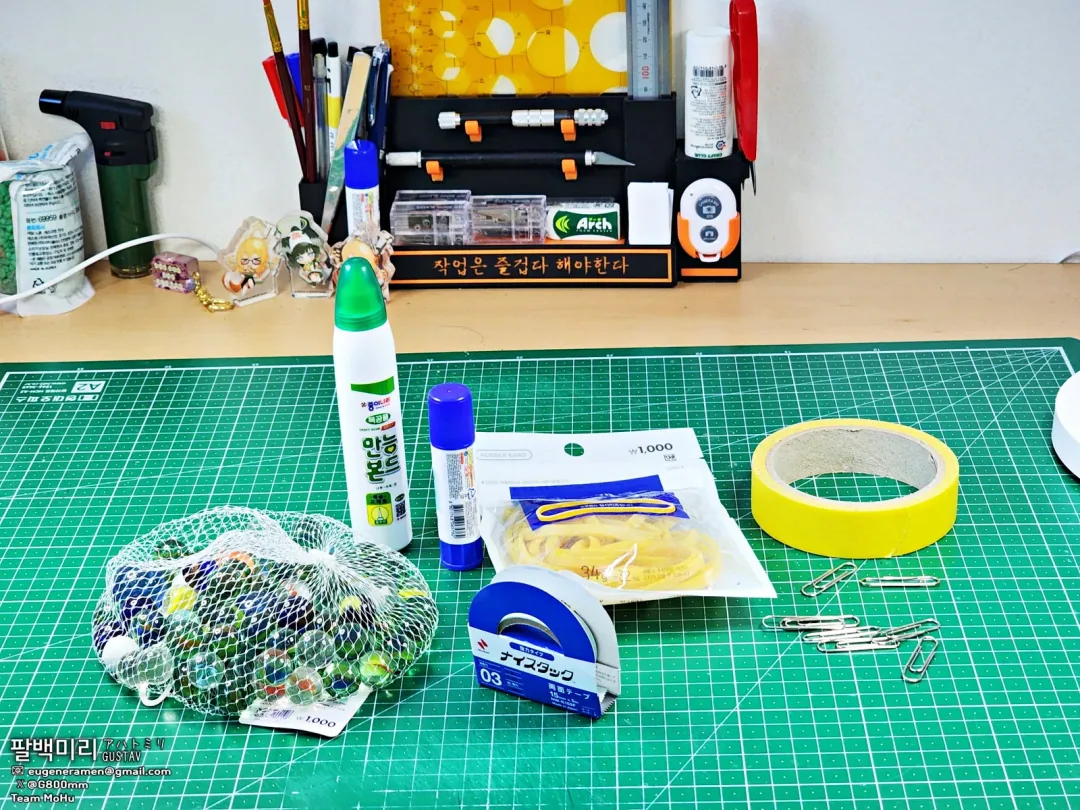

그렇게 시작하는 공작시간

공작시간이라는 테마에 맞게, 미성년자가 구매할 수 없는 순간접착제 등은 오늘은 사용하지 않도록 함

4 / 63

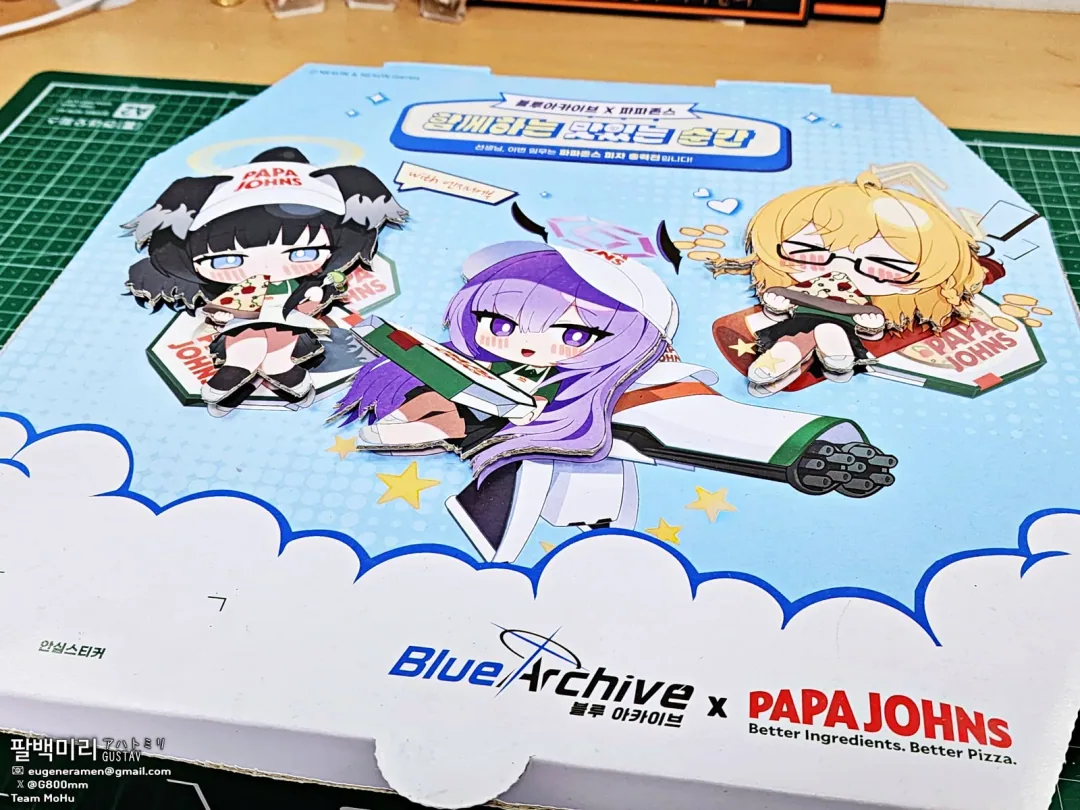

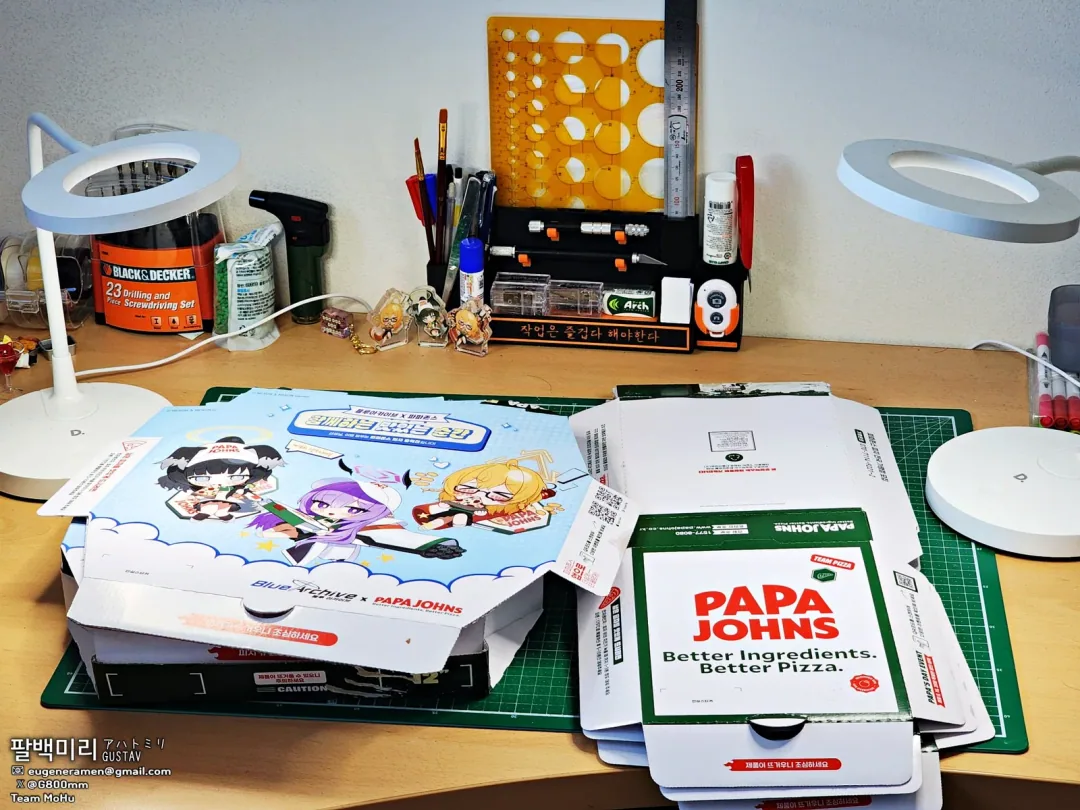

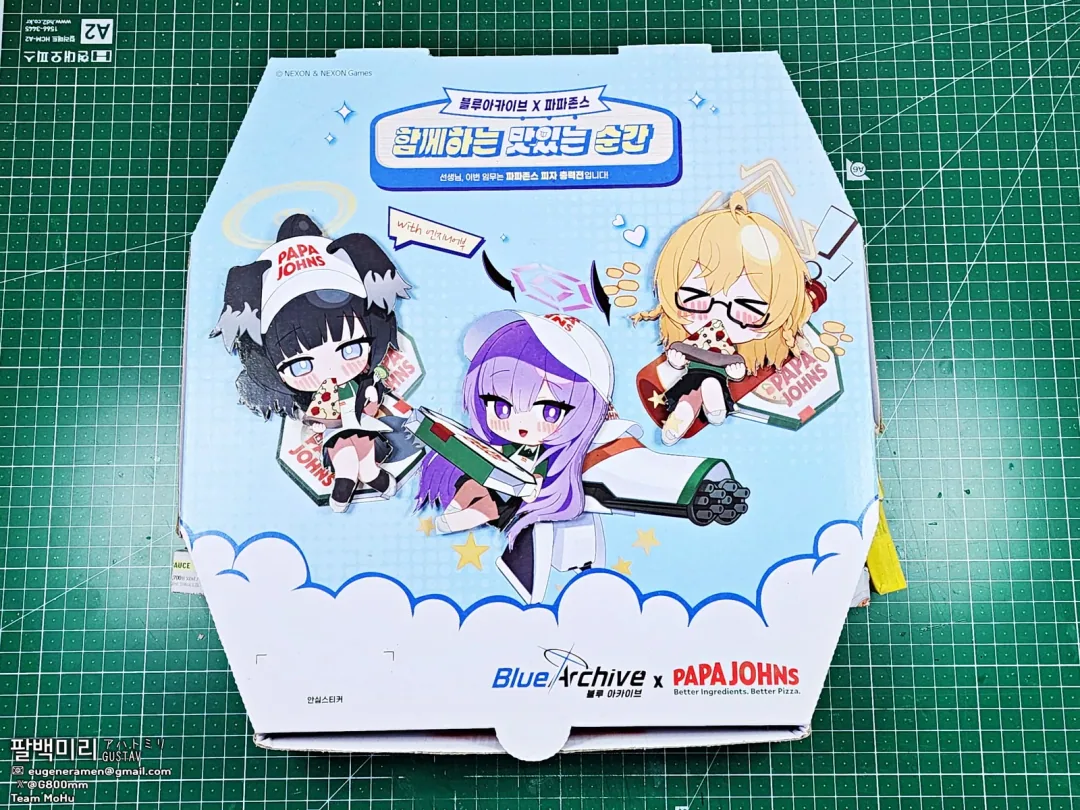

재료는 물론 지금 절찬리 콜라보중인 엔지니어부 피자박스

5 / 63

원래부터 만들려고 계획했기 때문에 제법 모였었다

6 / 63

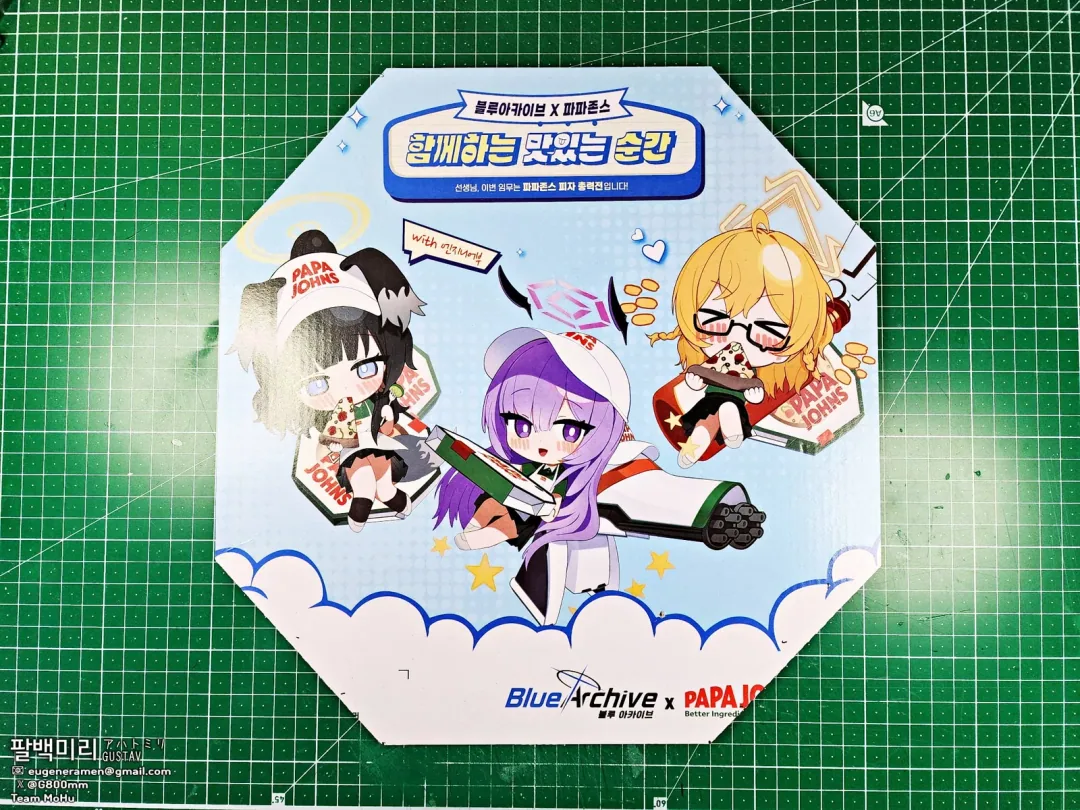

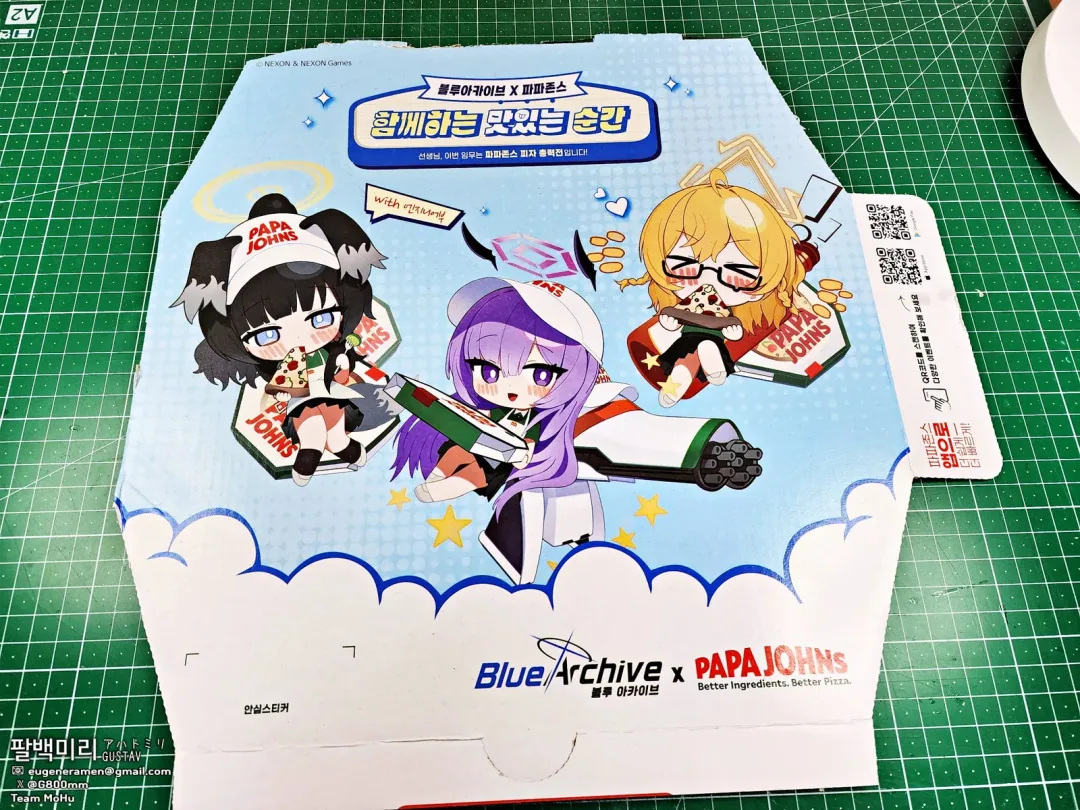

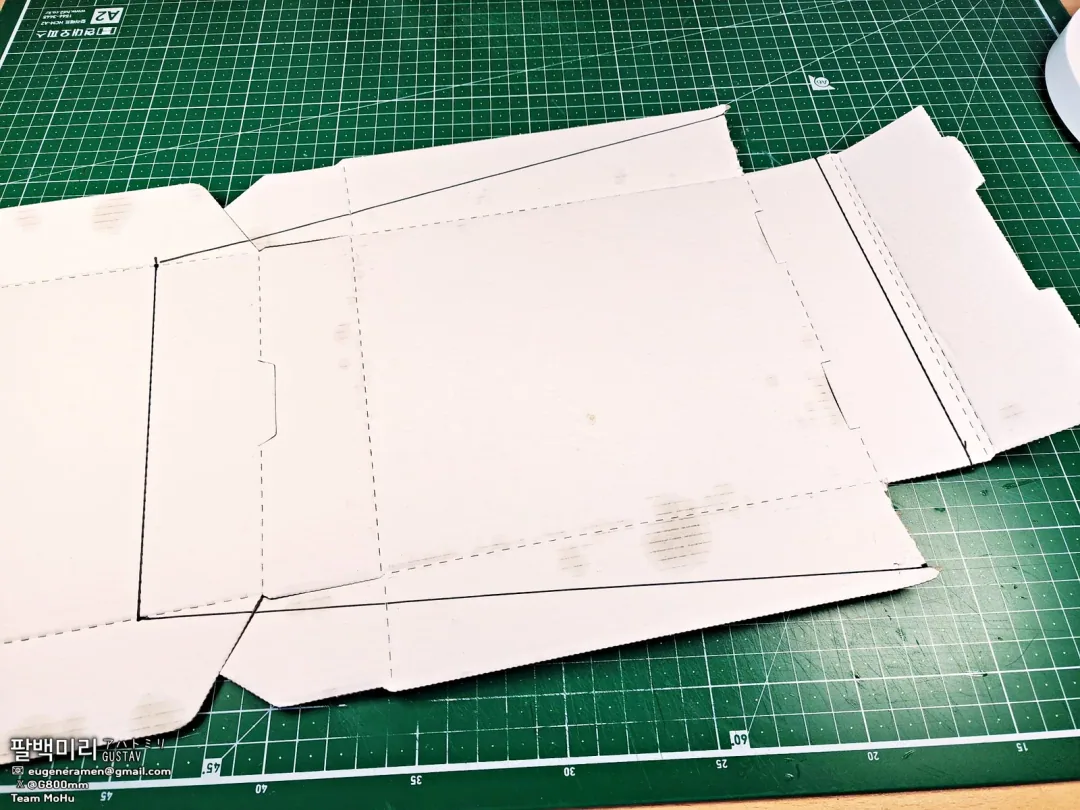

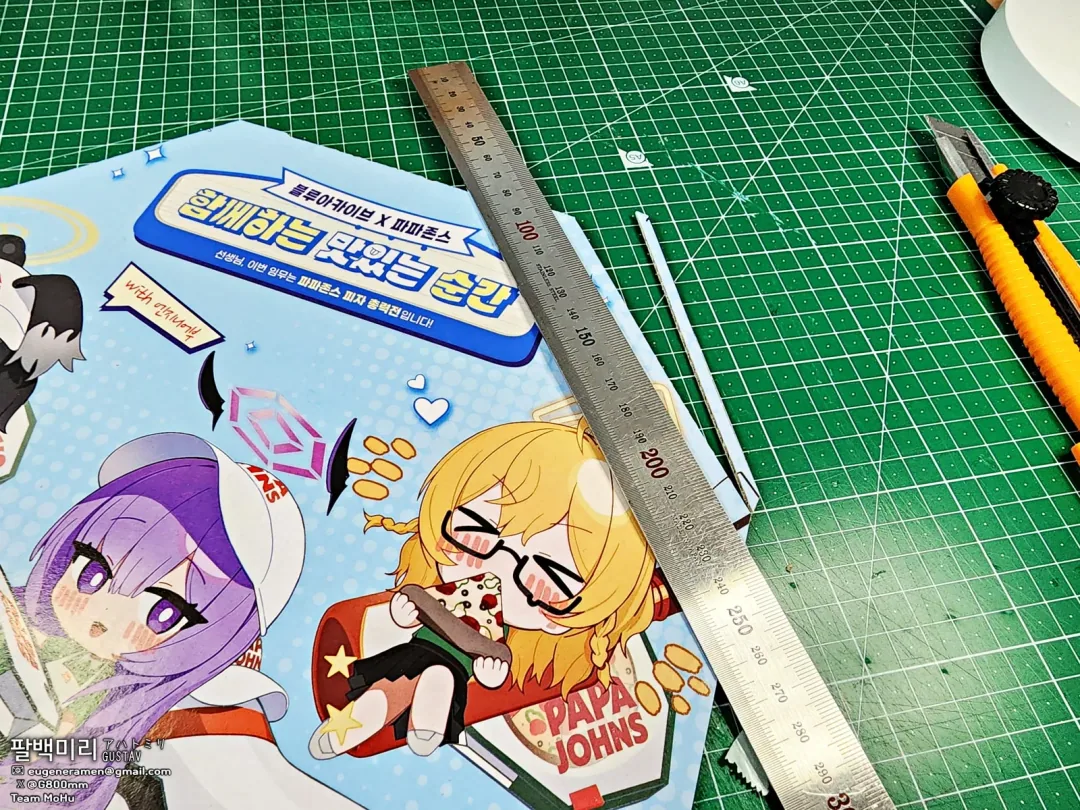

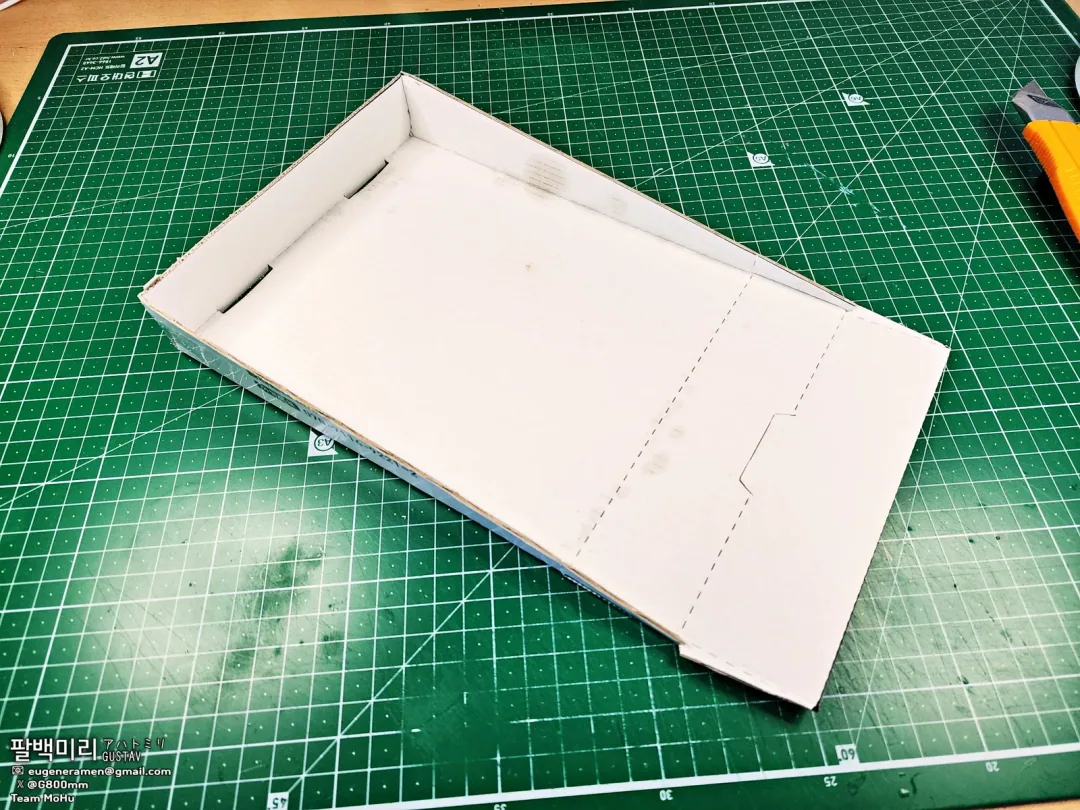

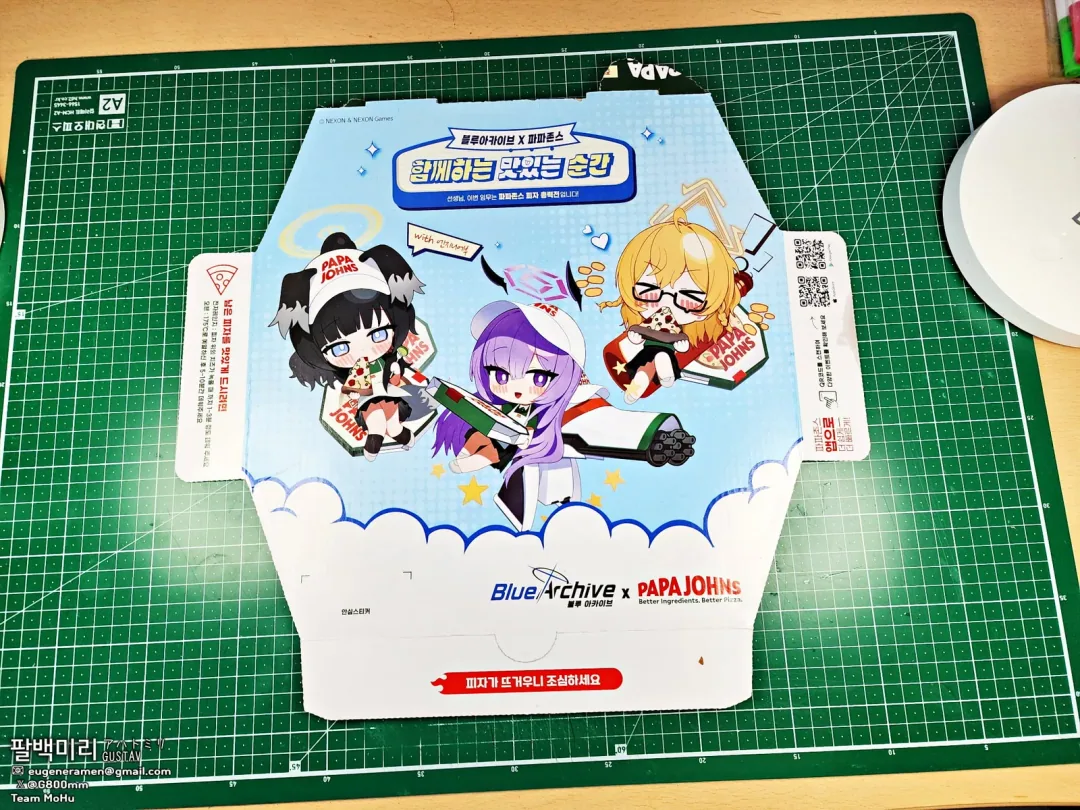

우선 플레이 필드가 될 앞판

7 / 63

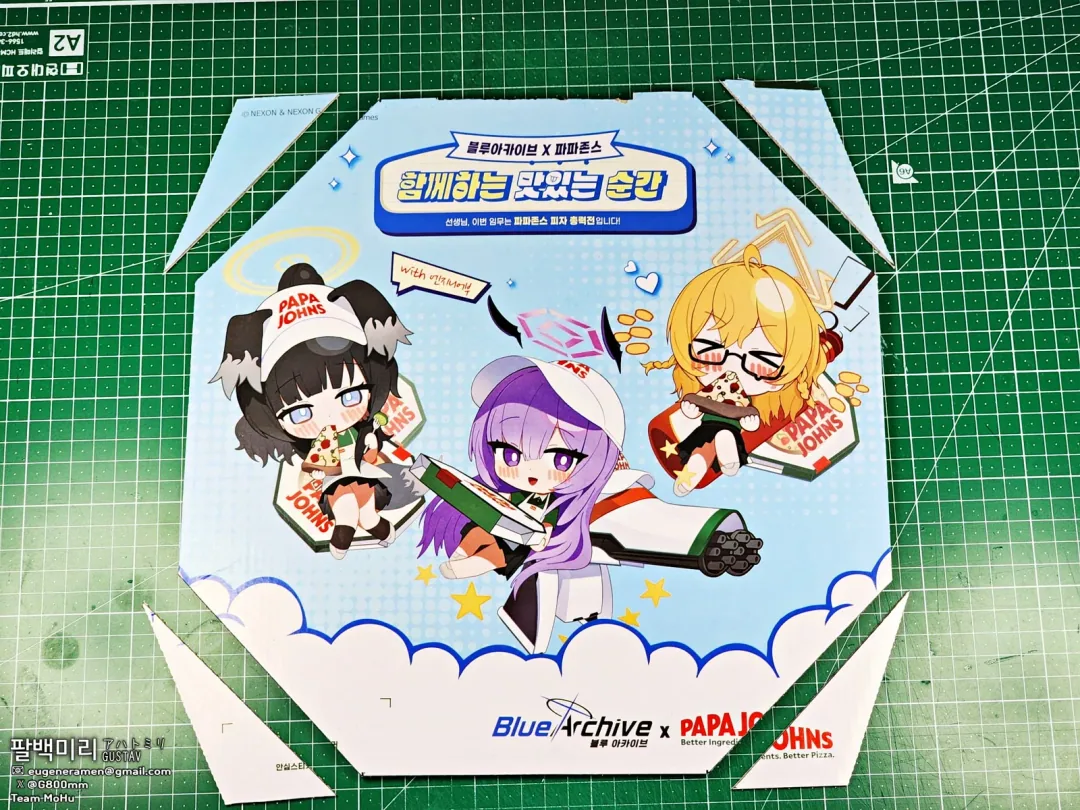

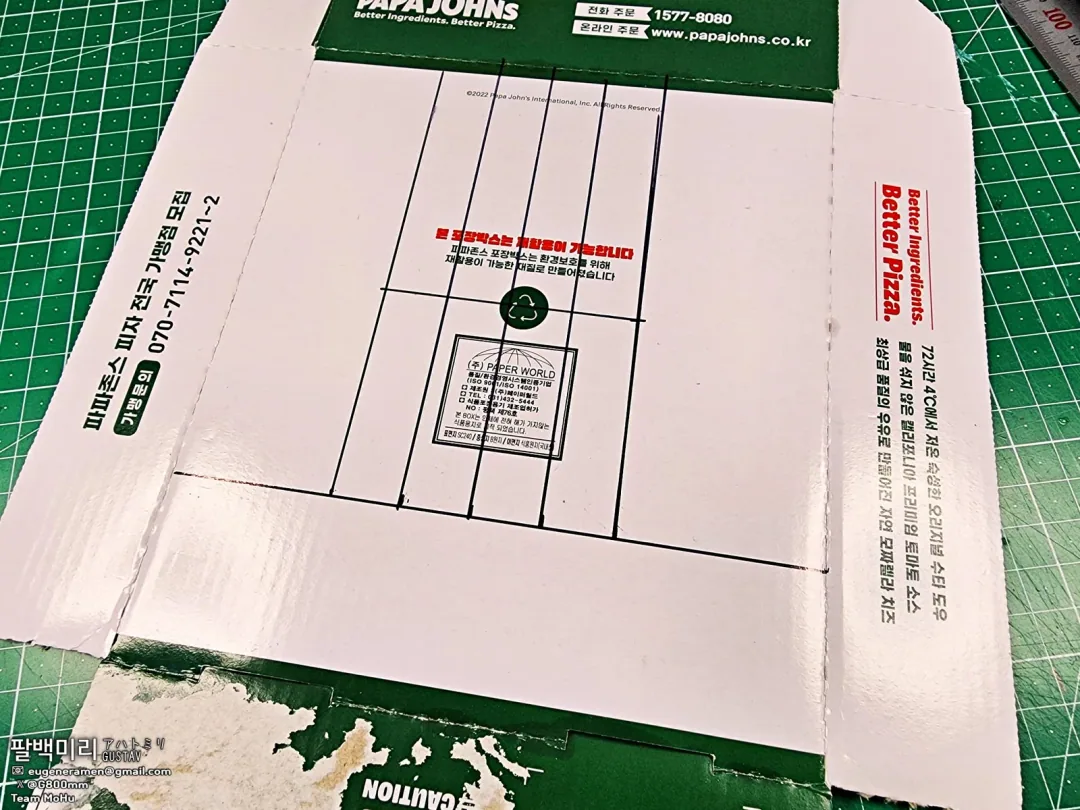

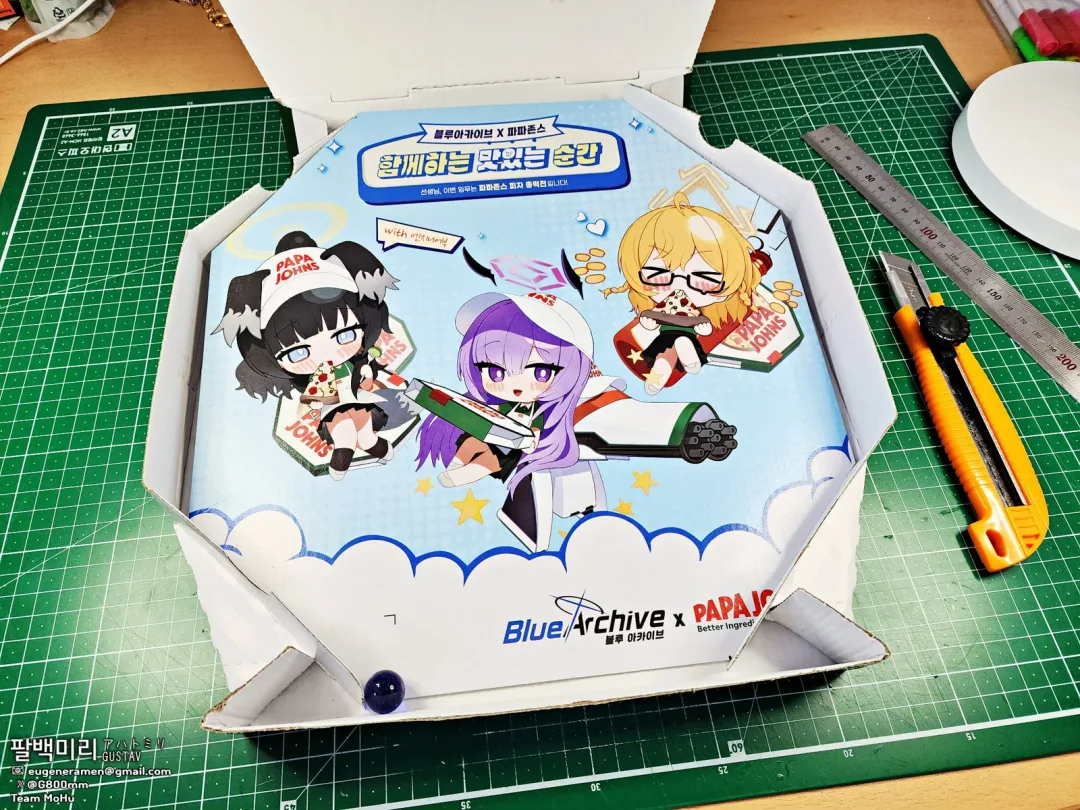

피자박스 안쪽에 들어가기 위해서는 좀 잘라줘야 할 필요가 있으니 재단

8 / 63

9 / 63

끼워보면서 적당한 사이즈로 잘라준다

10 / 63

적절

11 / 63

다음은 플런저

핀볼 구슬을 쏘는 장치를 만든다

12 / 63

13 / 63

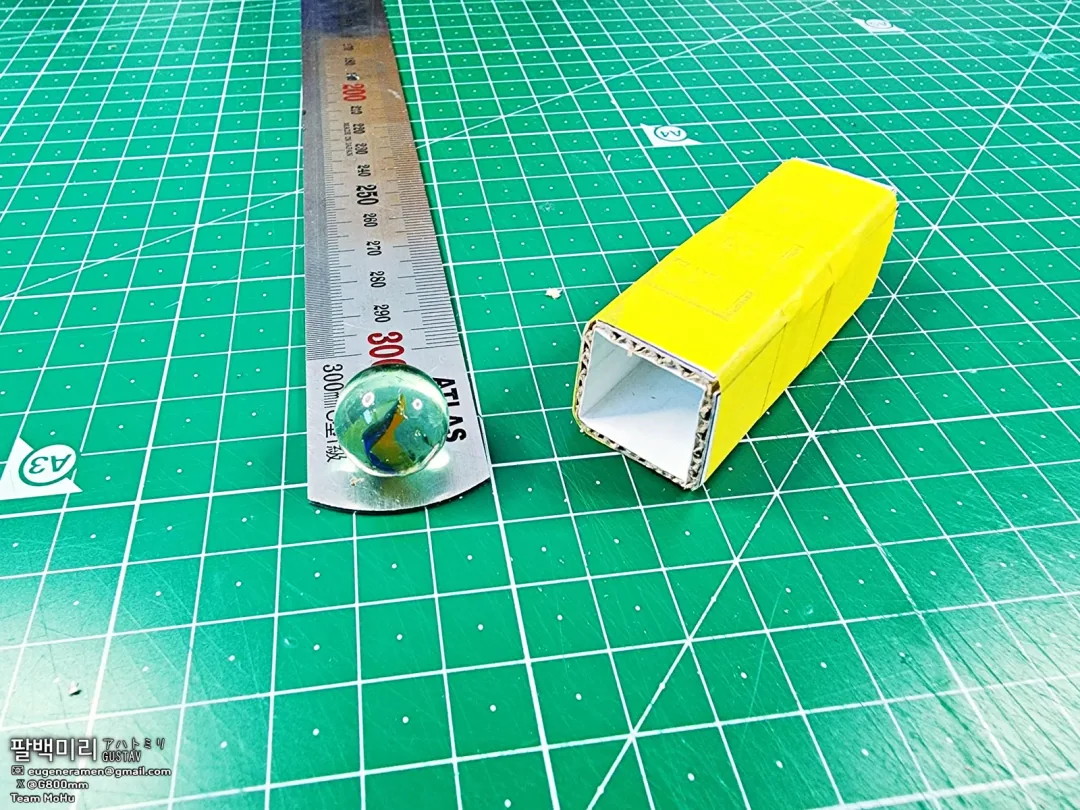

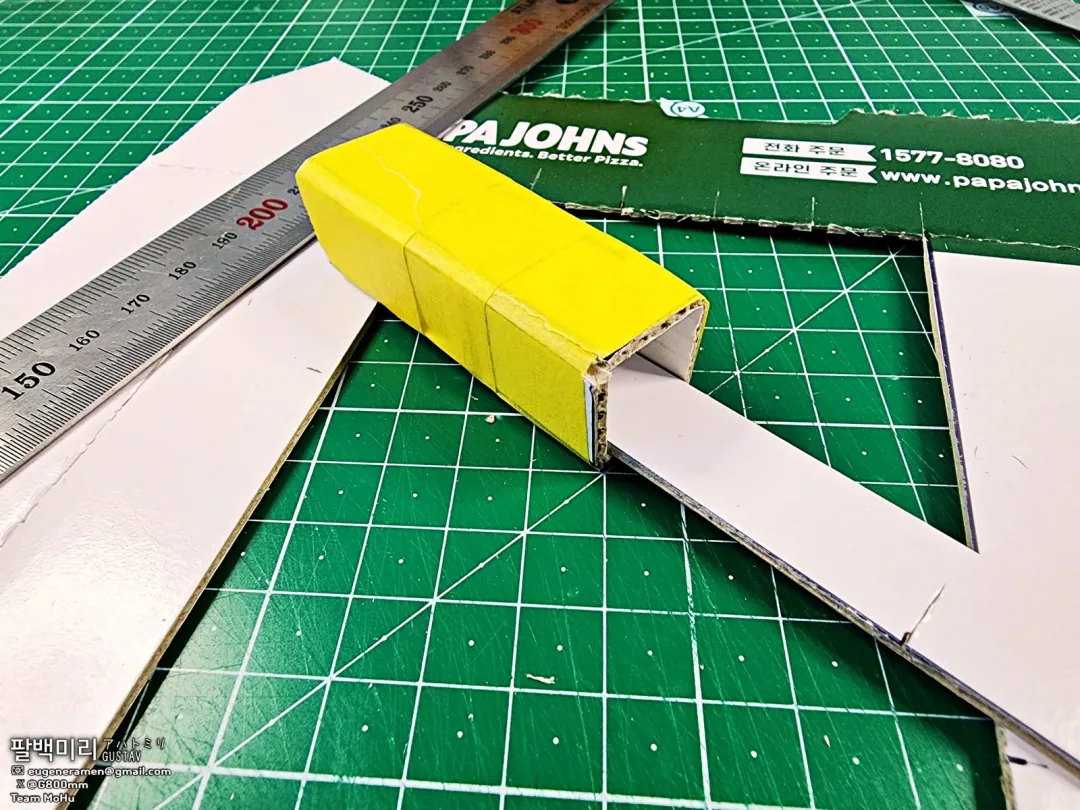

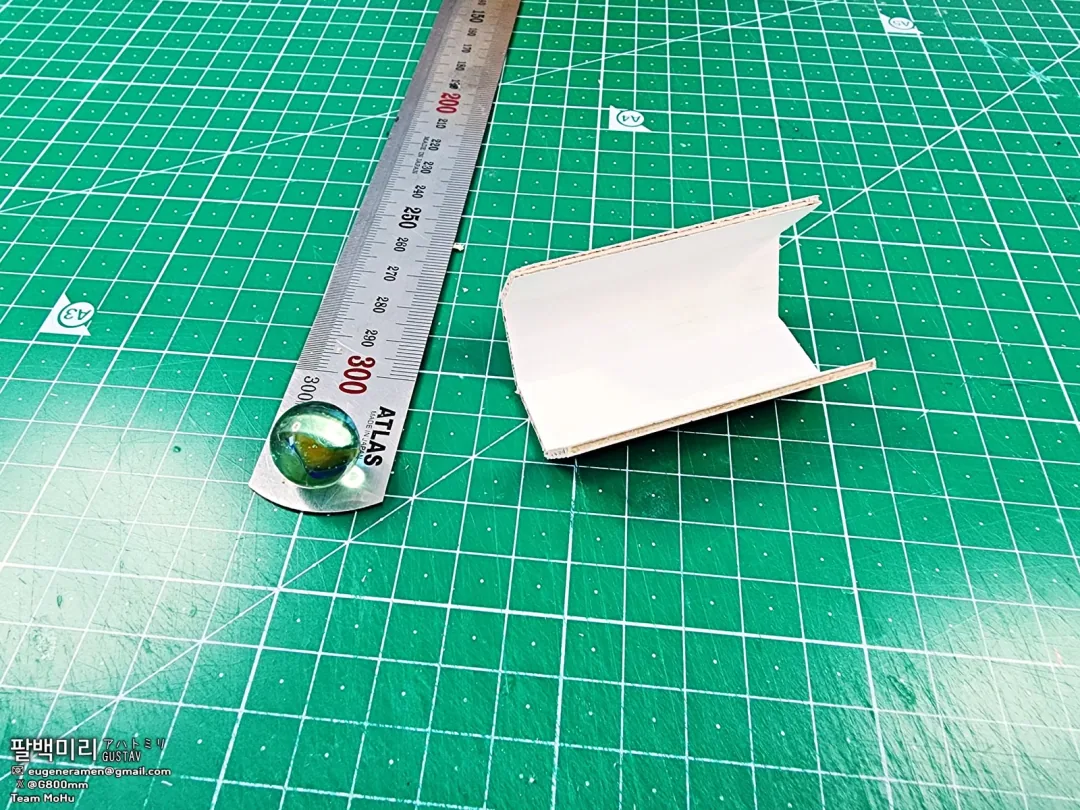

구슬보다 내경이 조금 크게 프레임을 만들어줌

14 / 63

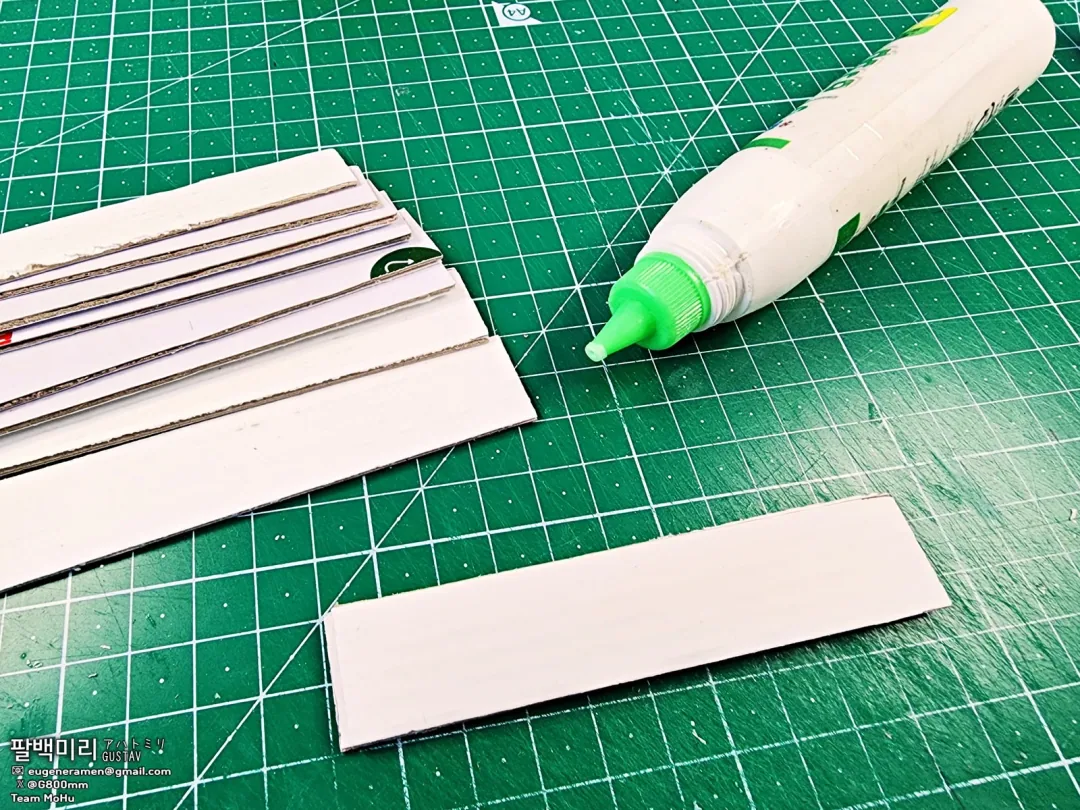

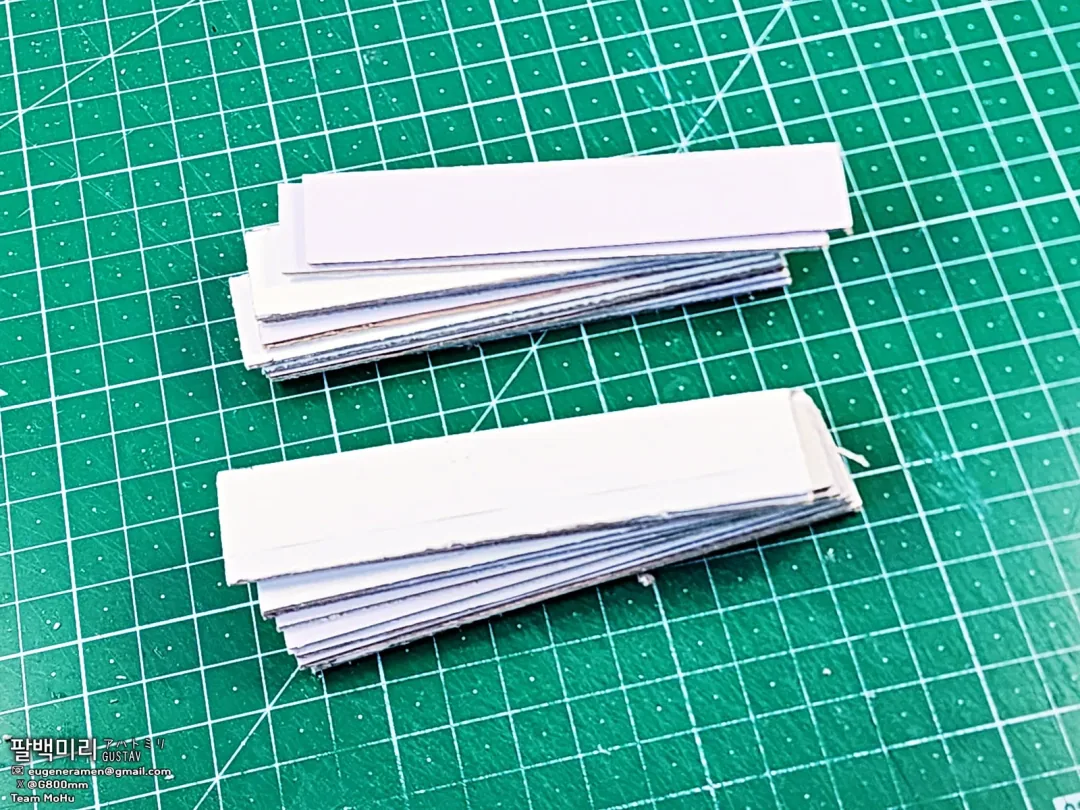

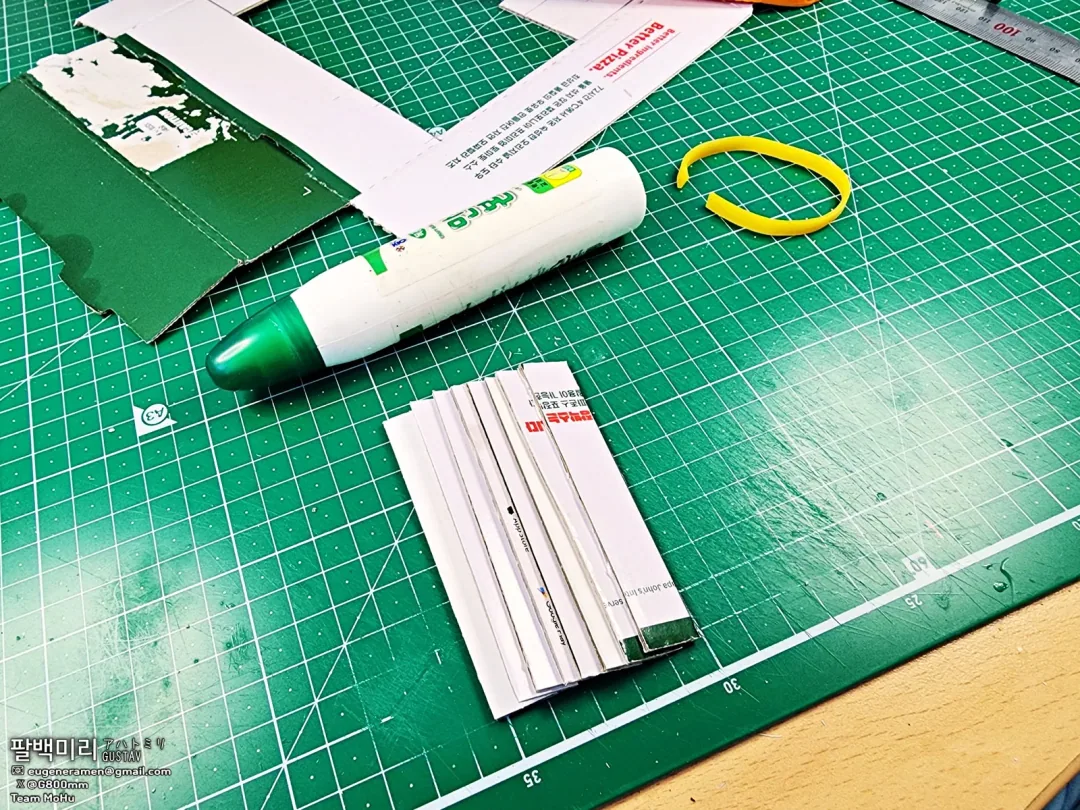

플런저는 프레임 안쪽에서 매끄럽게 움직이는 정도의 폭으로 잘라서

15 / 63

쌓아준다

16 / 63

목공풀로 한 덩어리로 만들어준 후

17 / 63

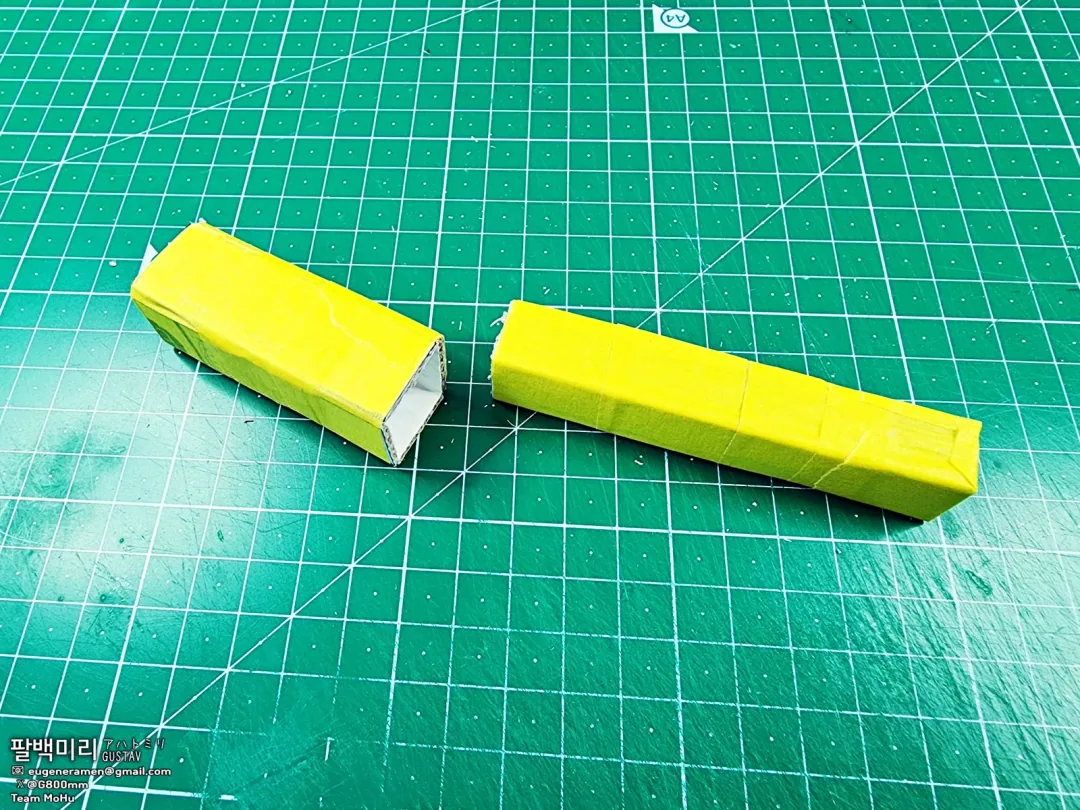

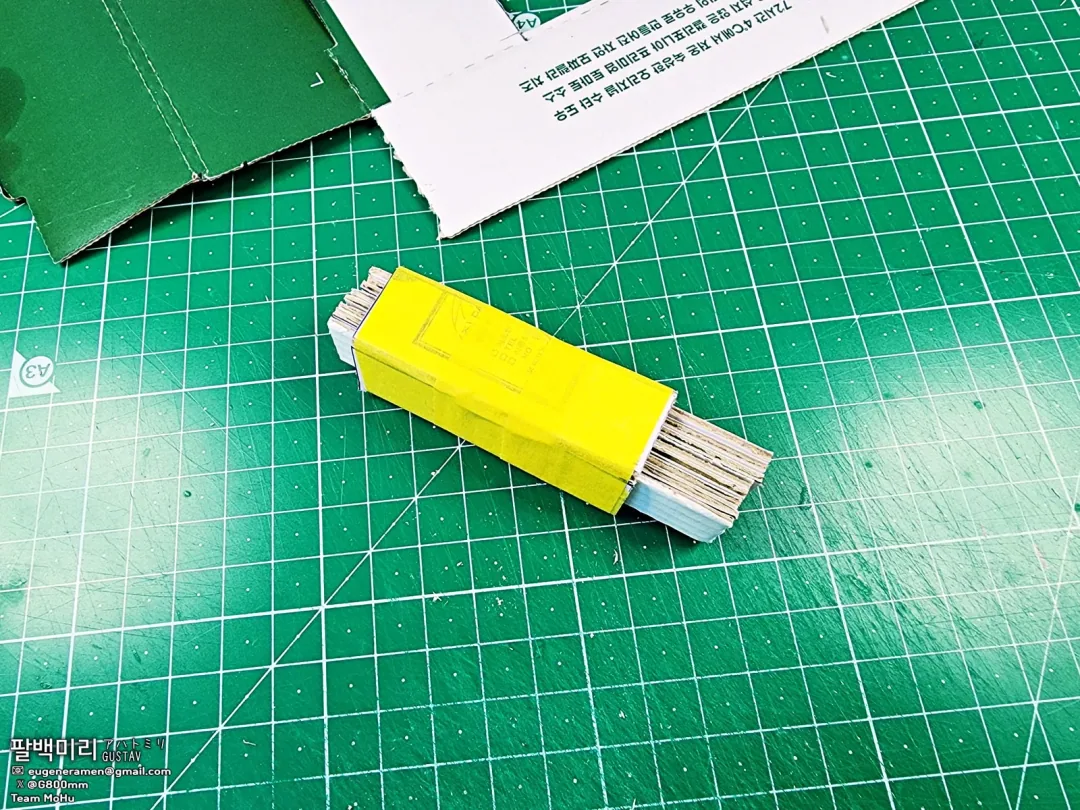

마찬가지로 테이프로 감아줌

18 / 63

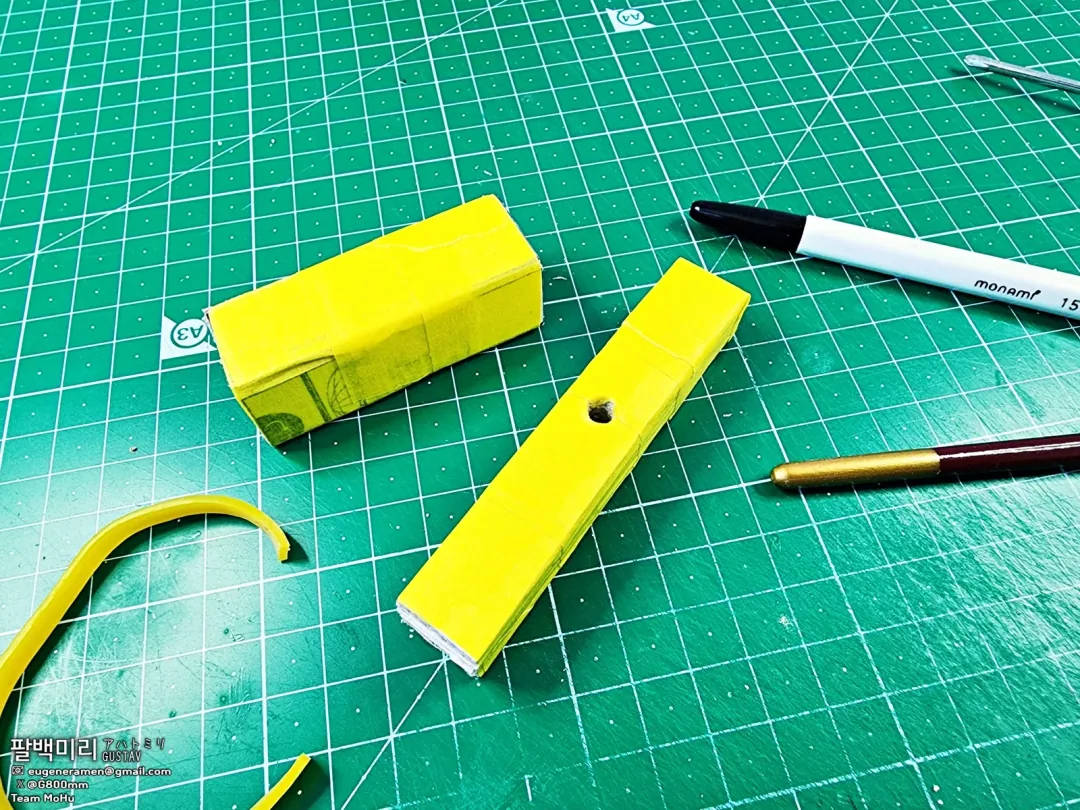

이제 고무줄을 끼워줄 구멍 위치를 잡는다

대충 프레임 앞에 구슬이 들어갈 정도로 위치를 잡아줌

19 / 63

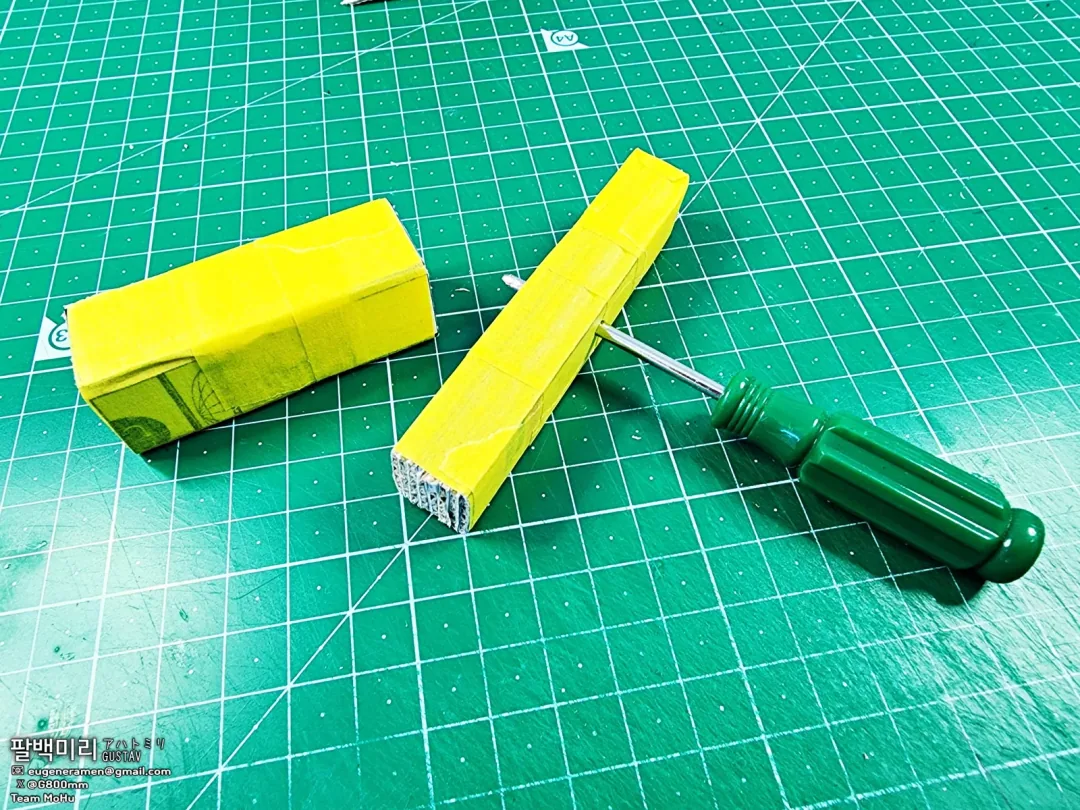

그리고 구멍을 뚫어준다

20 / 63

적당히 넓혀준후

21 / 63

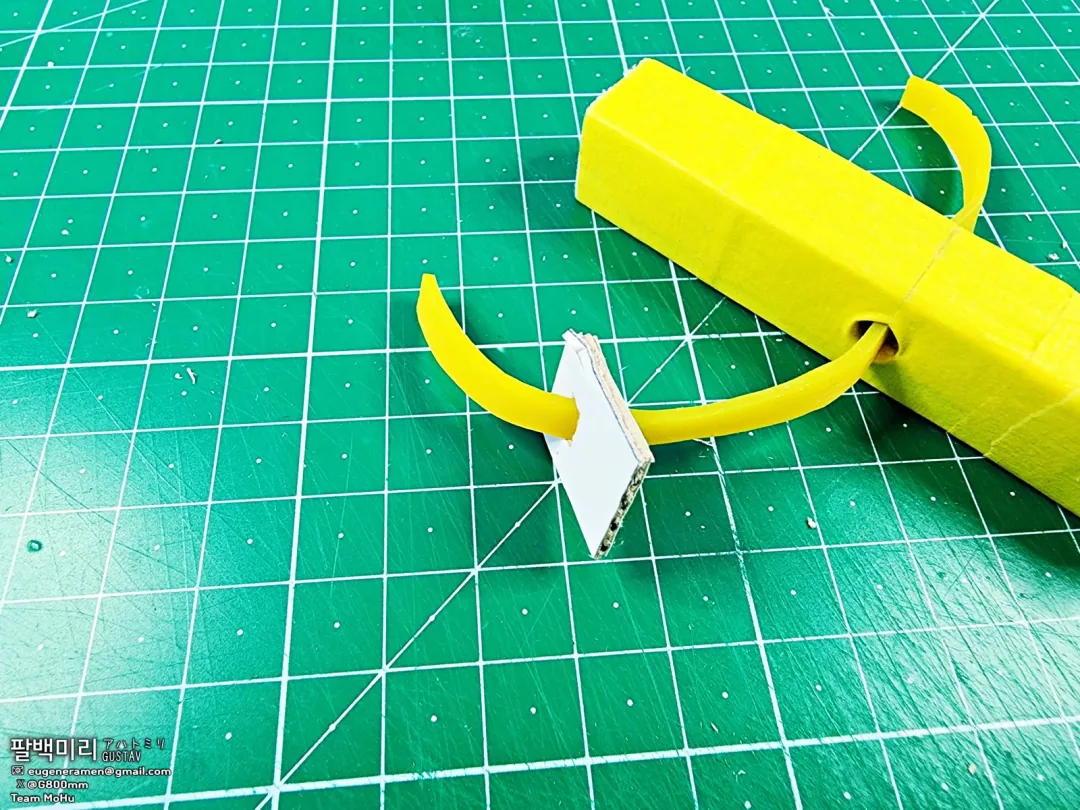

고무줄을 끼워줌

22 / 63

고무줄은 박스에 구멍을 뚫은 다음

23 / 63

묶어서 고정시켜줌

24 / 63

반대쪽도 마찬가지

25 / 63

그리고 마찬가지로 테이프를 칭칭 감아서 고정

26 / 63

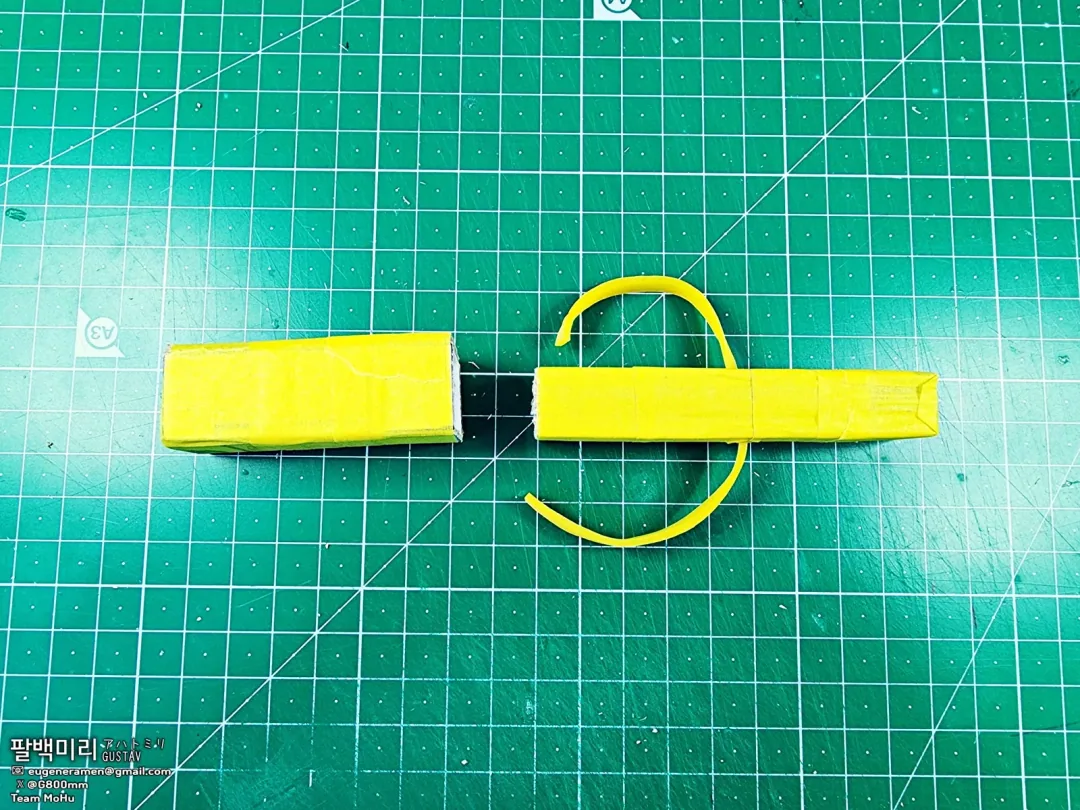

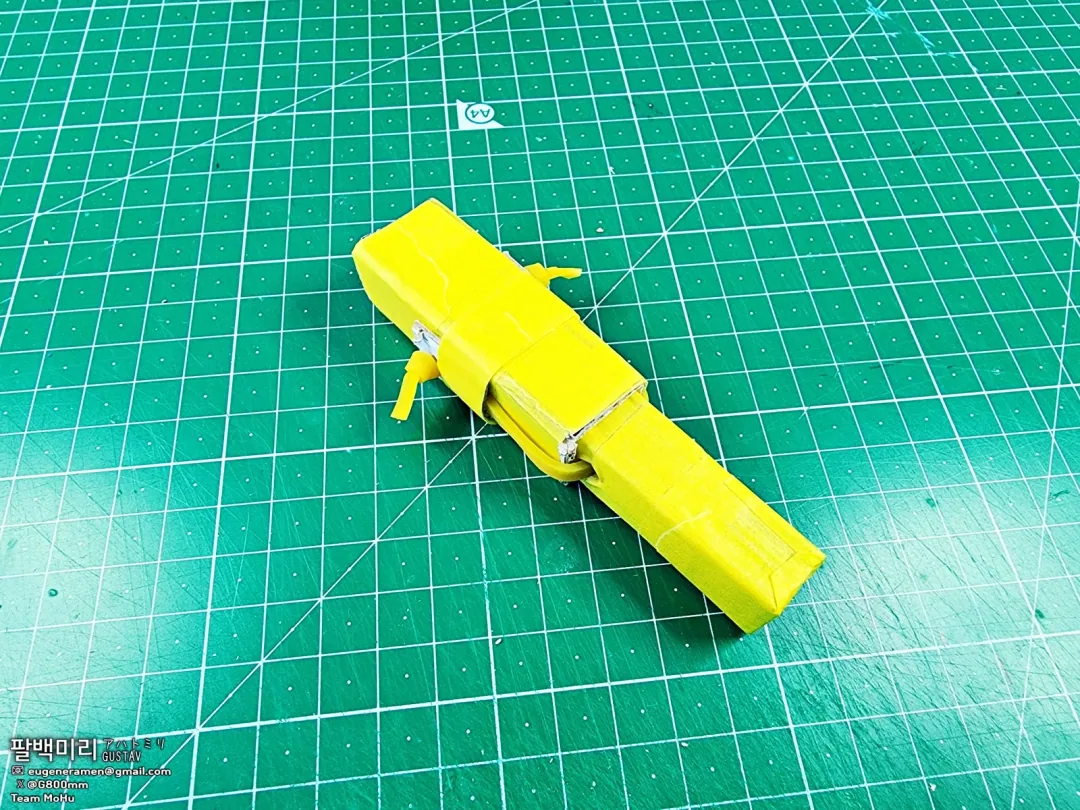

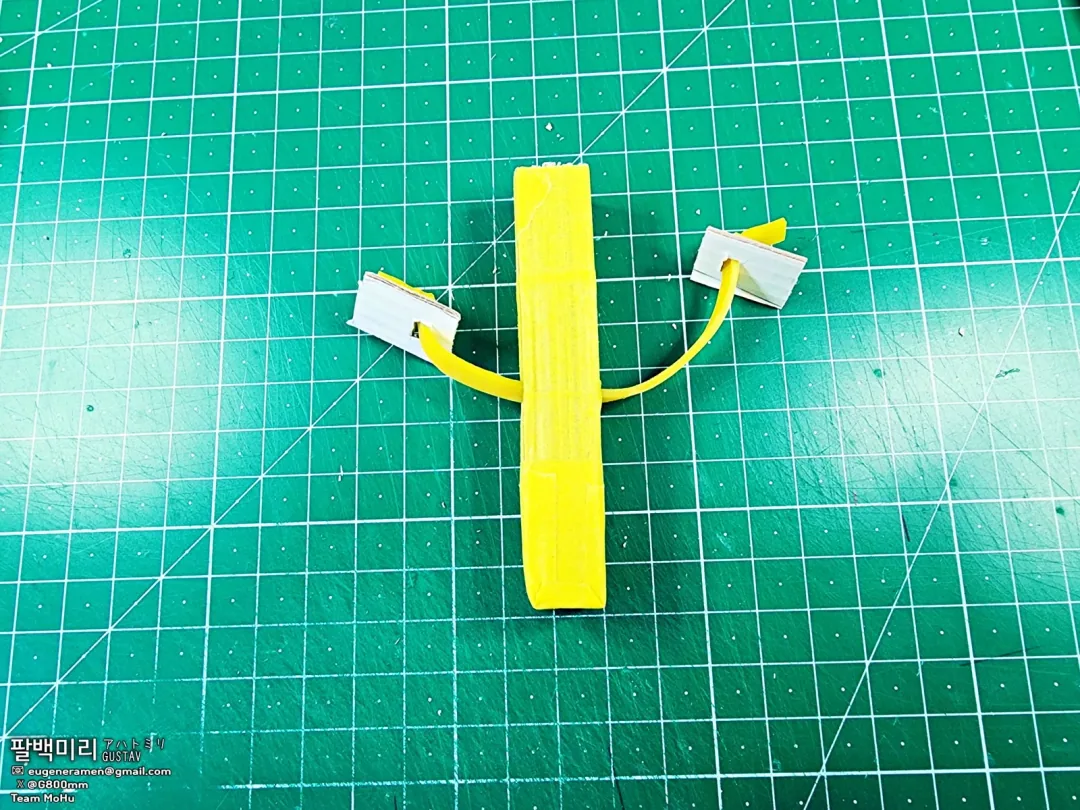

그러면 플런저 완성

27 / 63

다음은 플리퍼

28 / 63

버튼은 고무줄도 고정해야하므로 단단하게 만든다

29 / 63

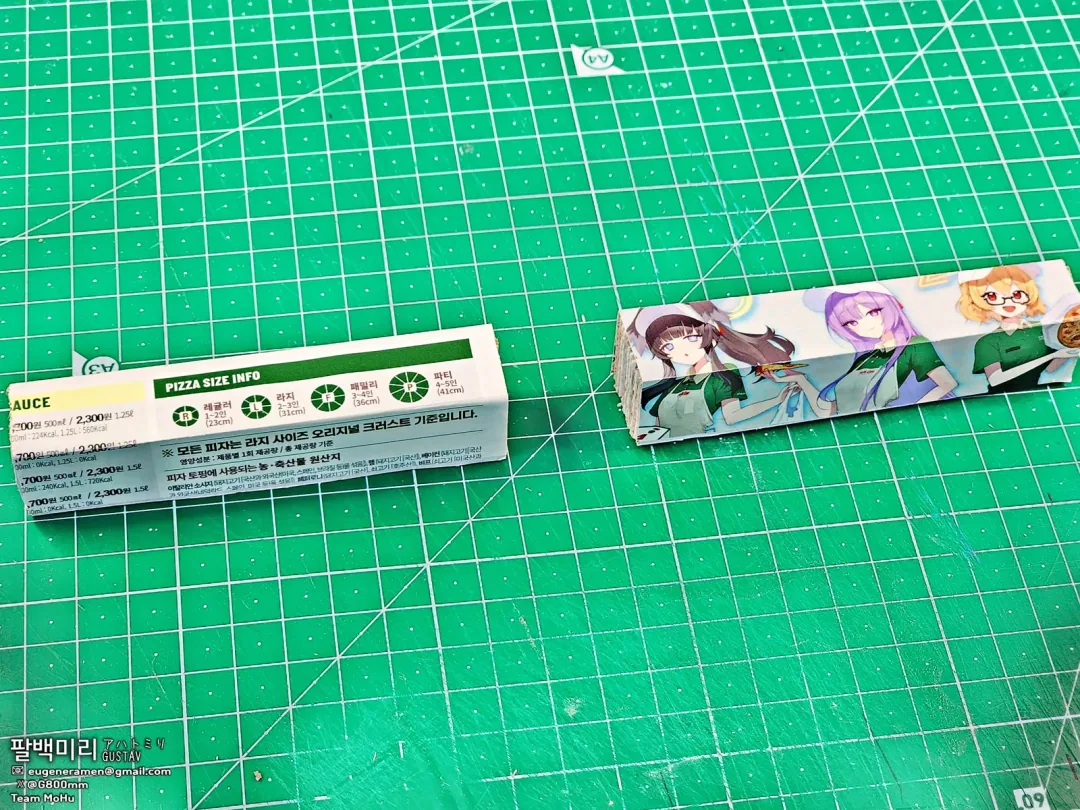

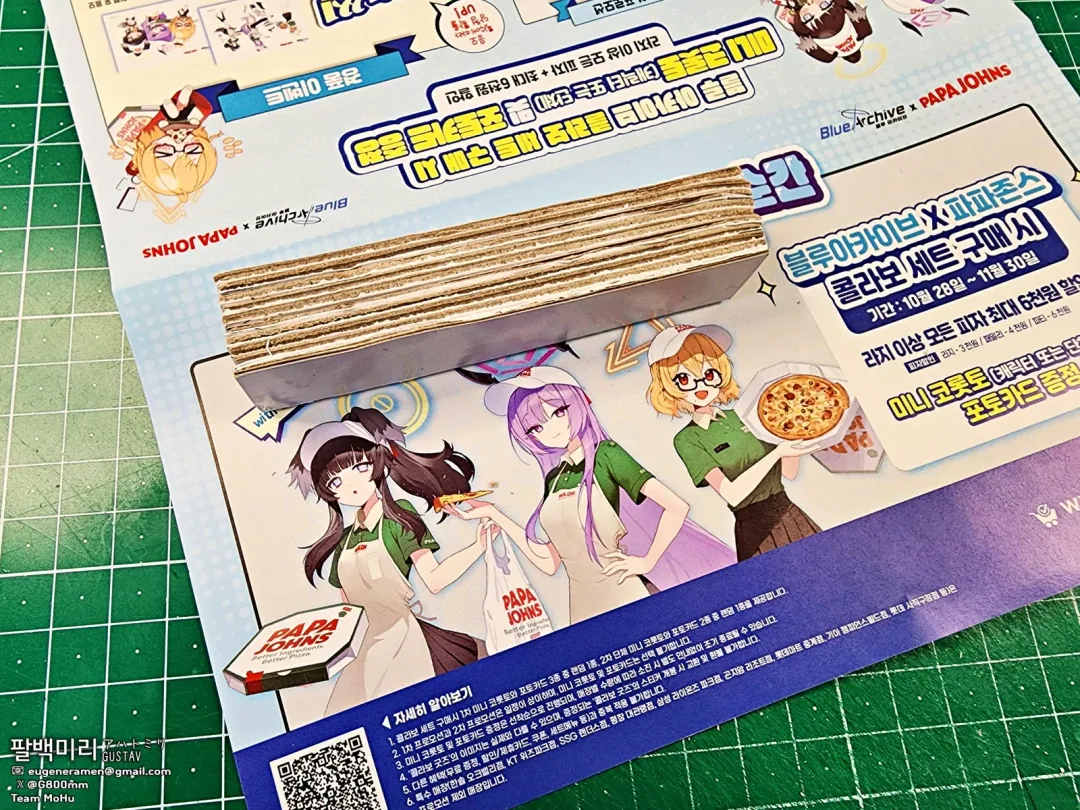

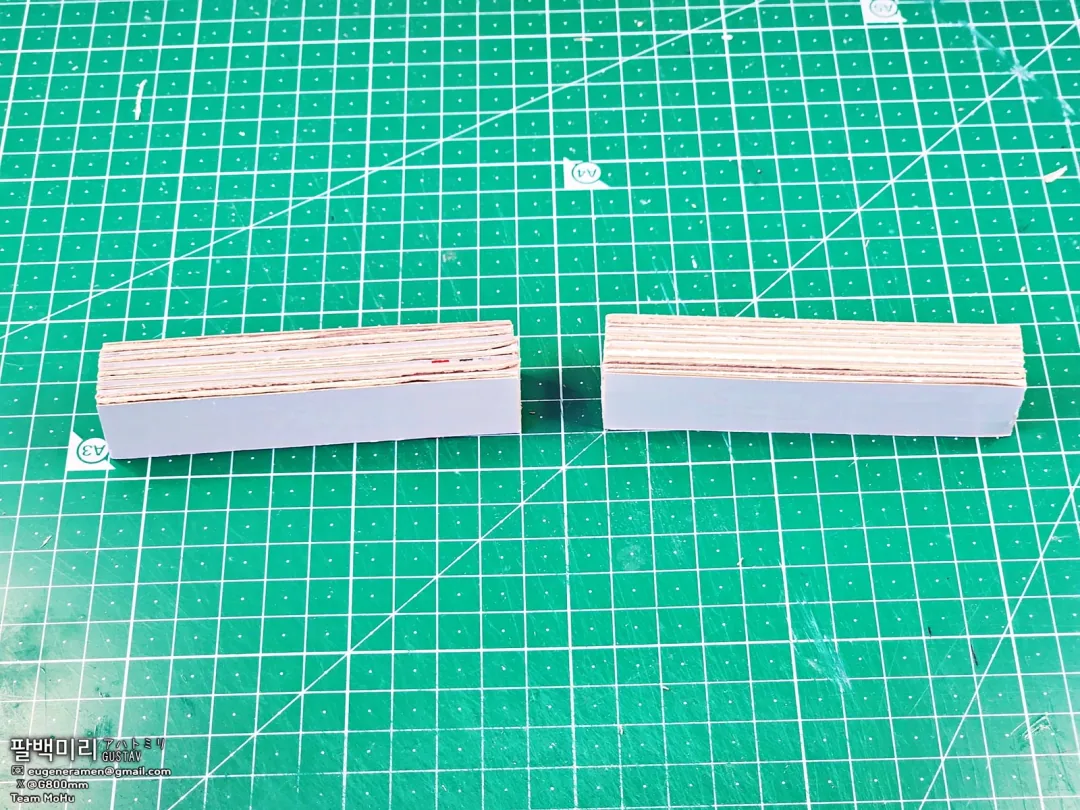

쌓아서 만든 버튼 블럭

30 / 63

이대로라면 심심하고 거칠어보이므로 전단지로 감싸주기로 한다

31 / 63

적당한 위치에 접은선을 잘 내주고

32 / 63

풀로 붙여준다

33 / 63

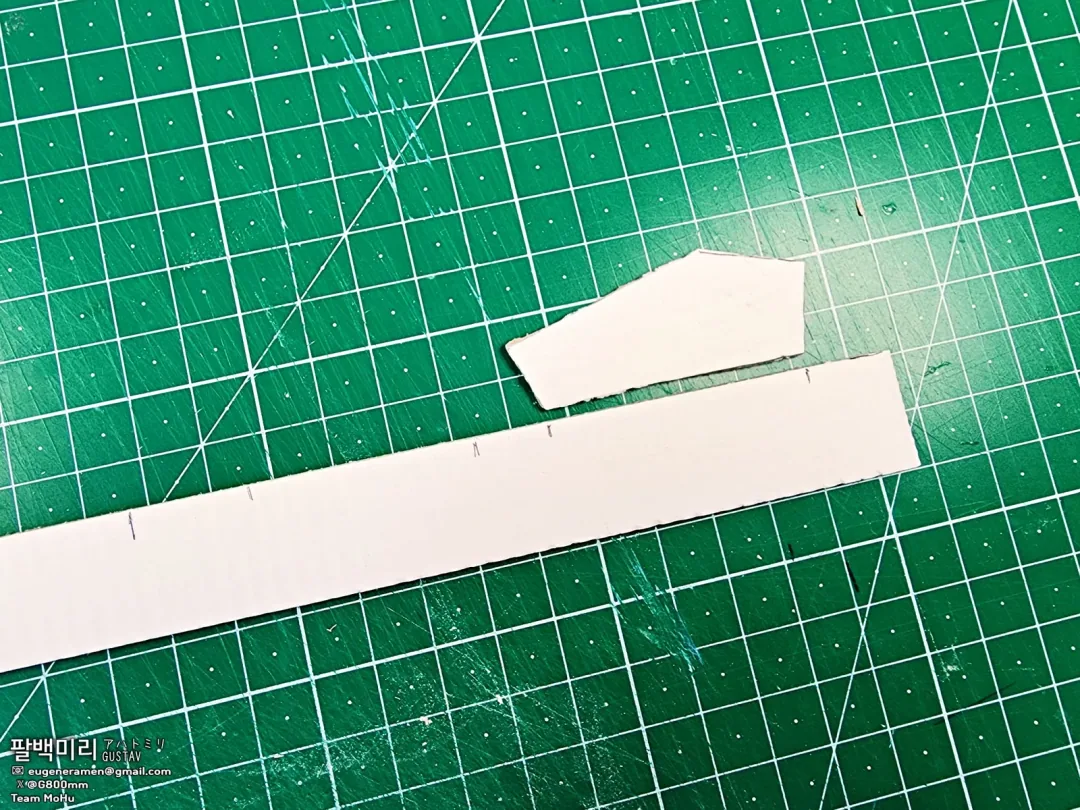

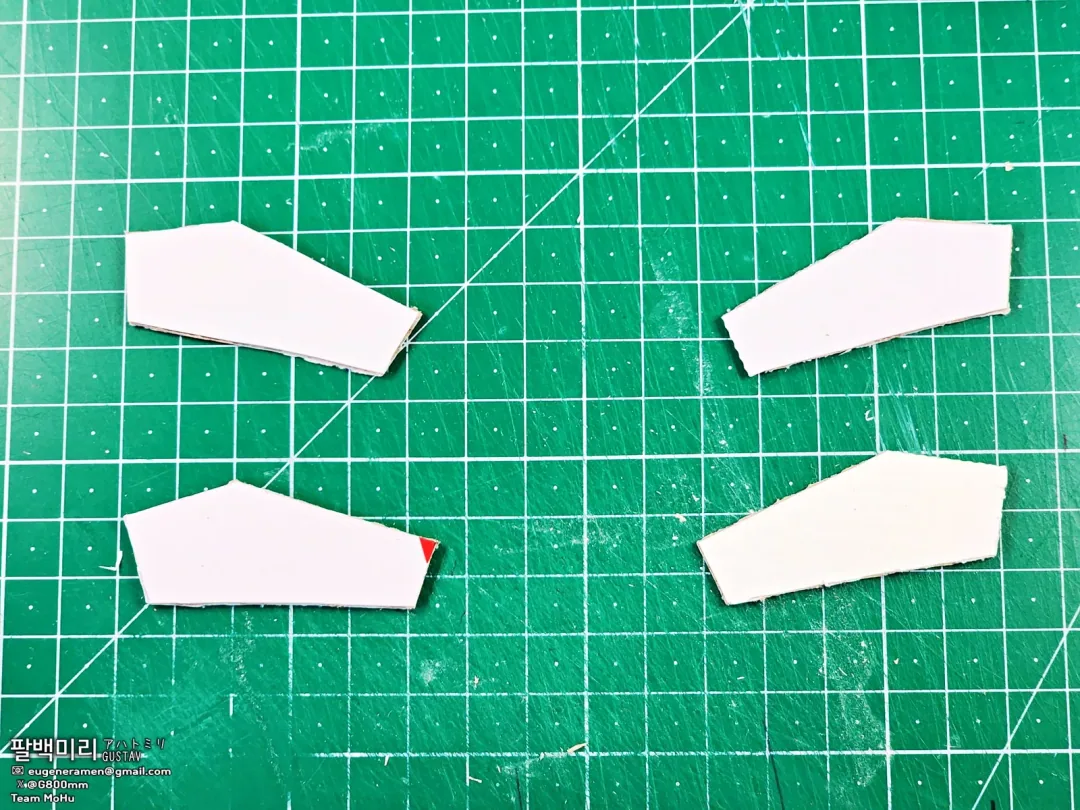

다음은 레버

도안은 뭐 나중에 만들어보겠다는 사람 많으면 정리해서 올림

근데 이런건 어느정도 손대중으로 해도 재밌음

34 / 63

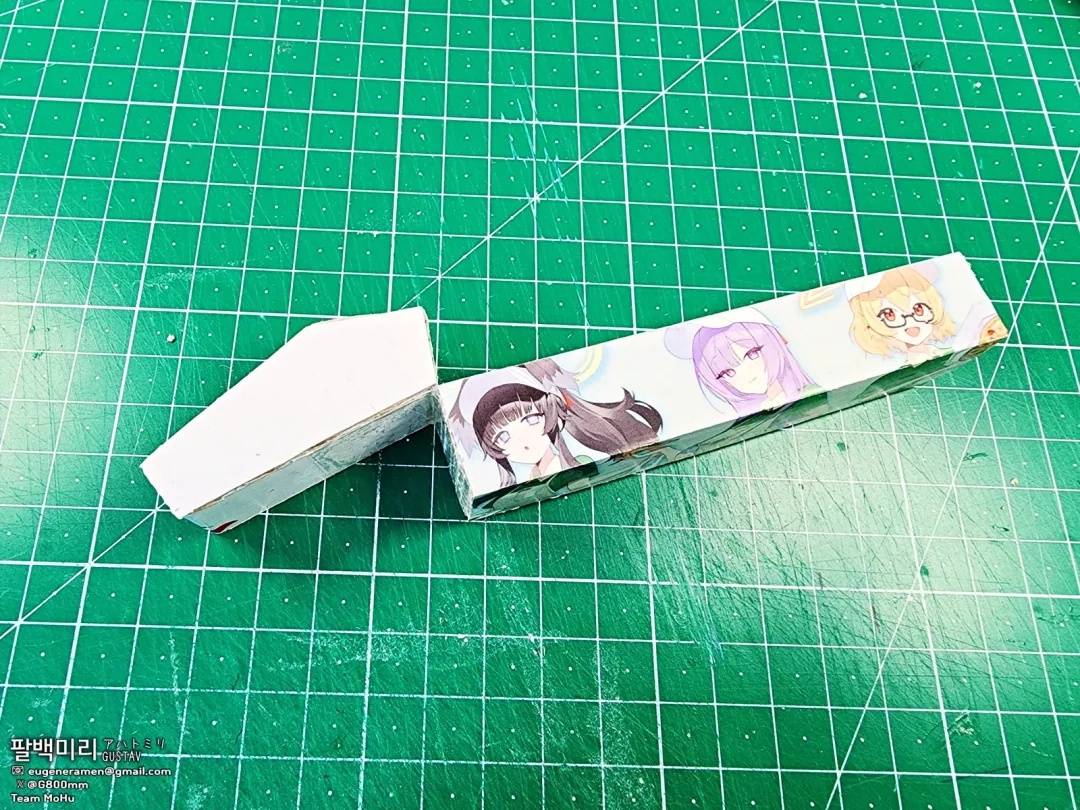

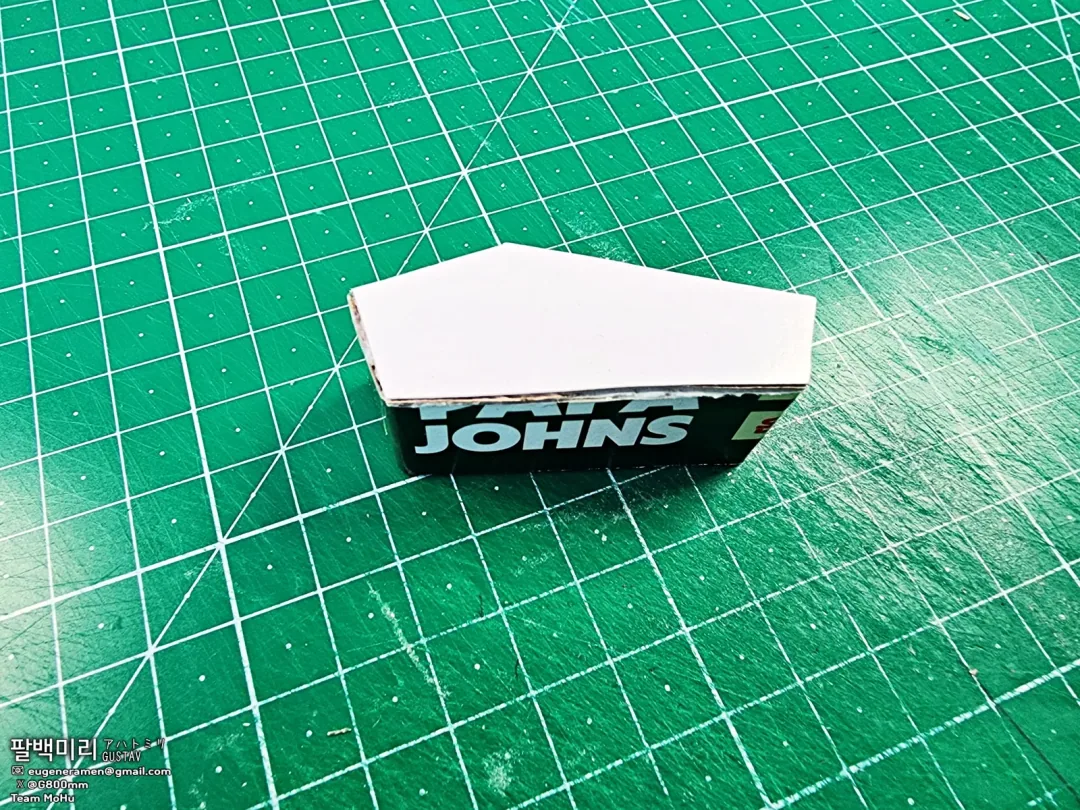

이건 딱히 받는 힘이 없으니 테두리만 둘러서 완성시켜준다

35 / 63

이런식으로

36 / 63

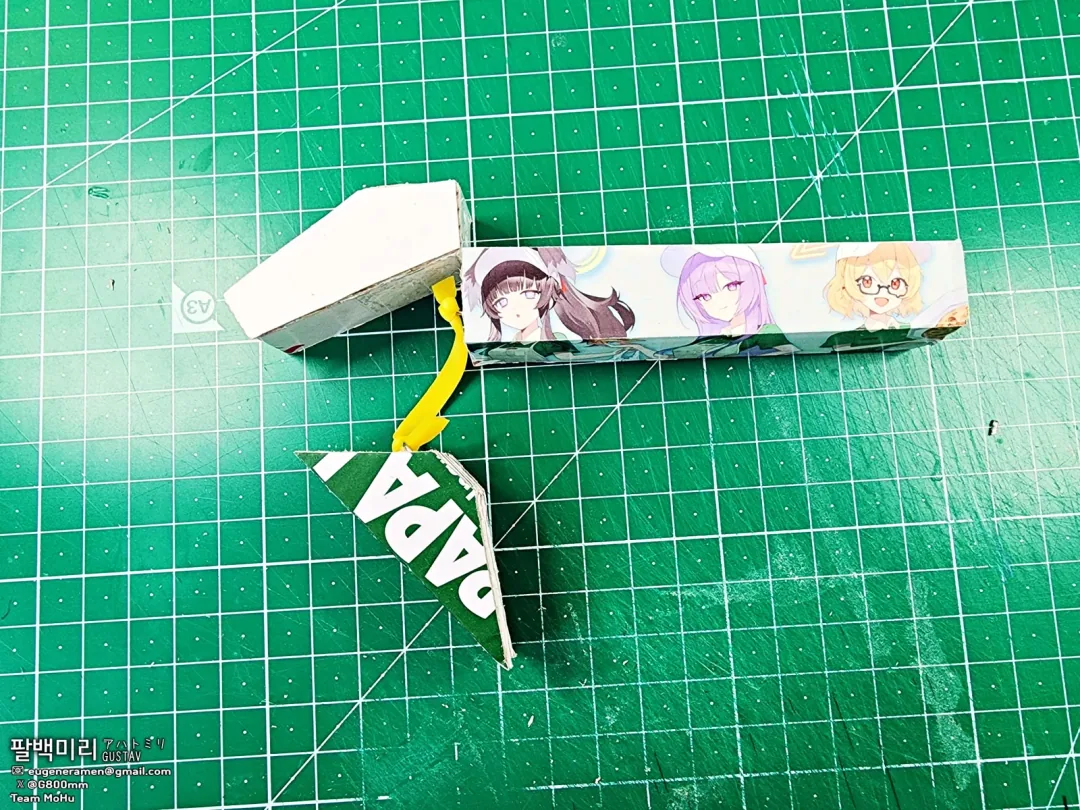

그리고 버튼 부품이랑 테이프로 연결시켜줌

저 접점에서 팔랑거리게 힌지를 만들면 된다

37 / 63

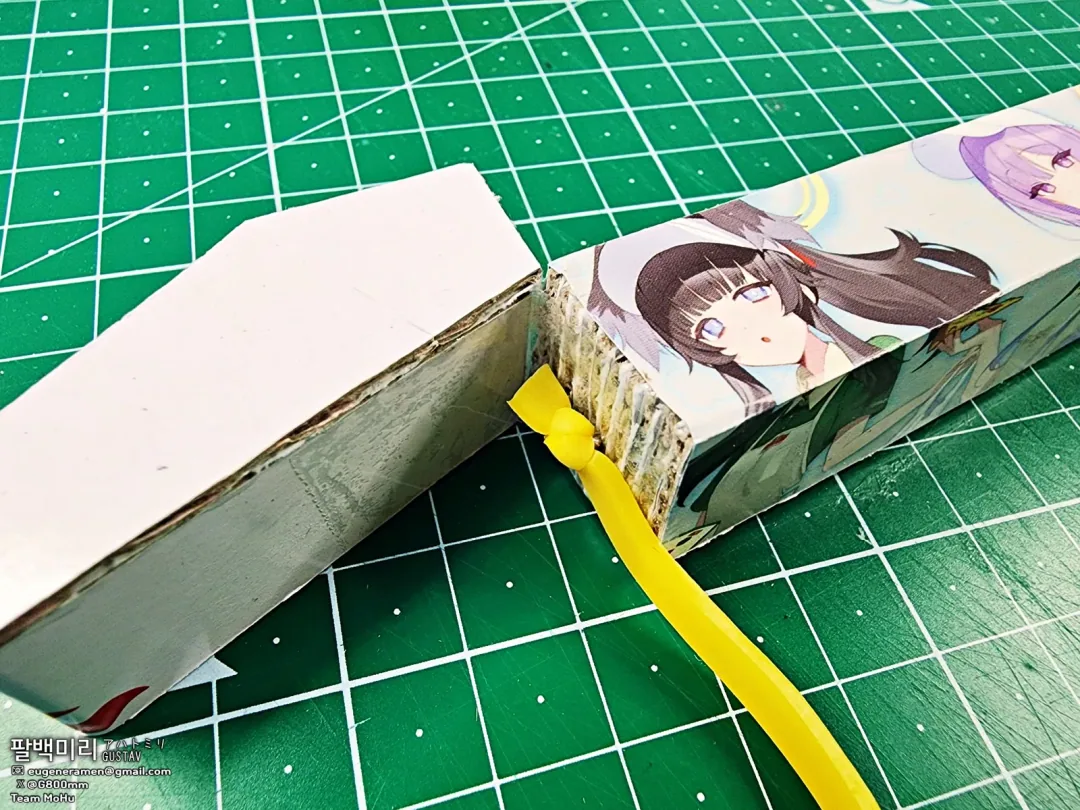

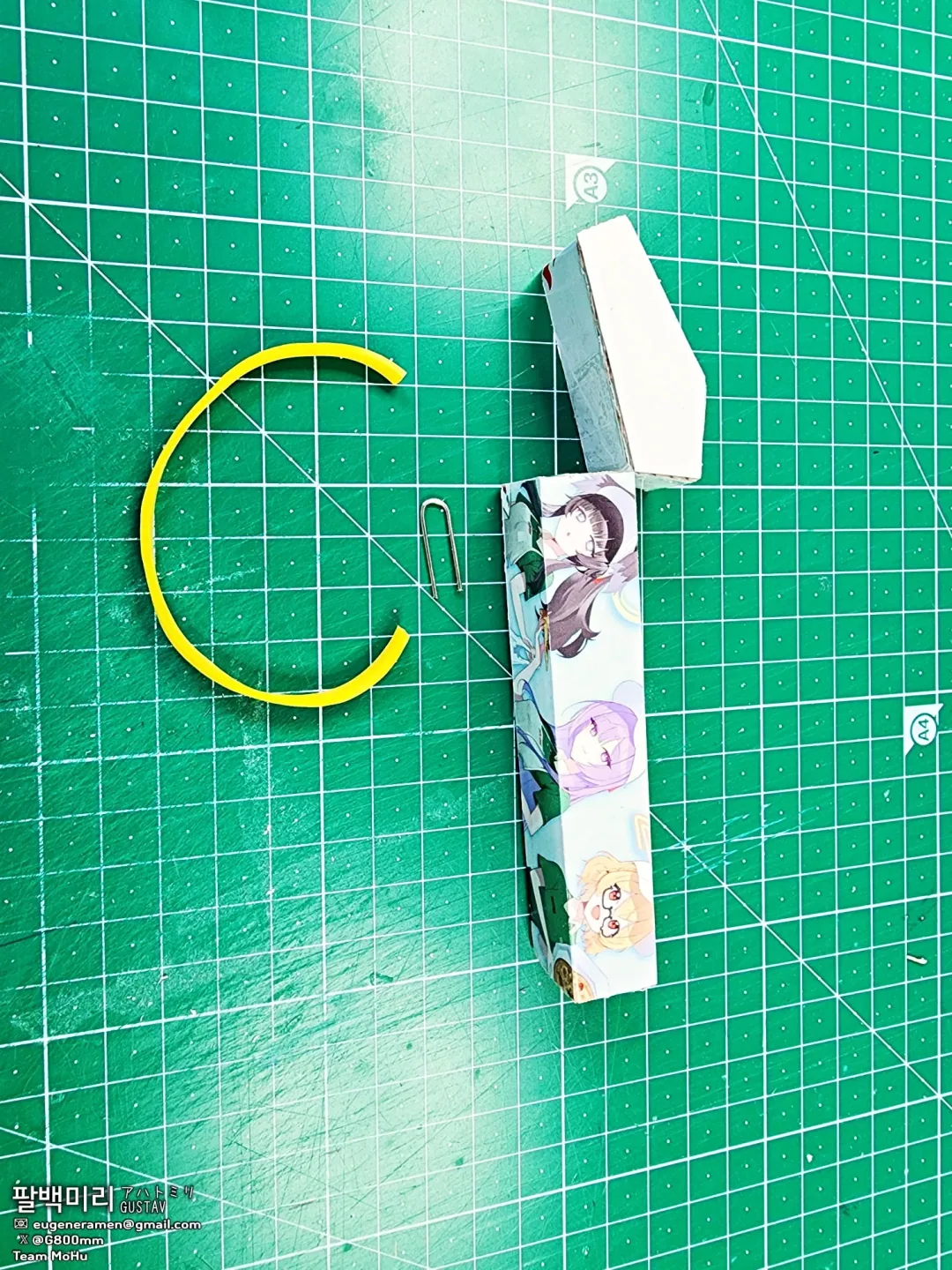

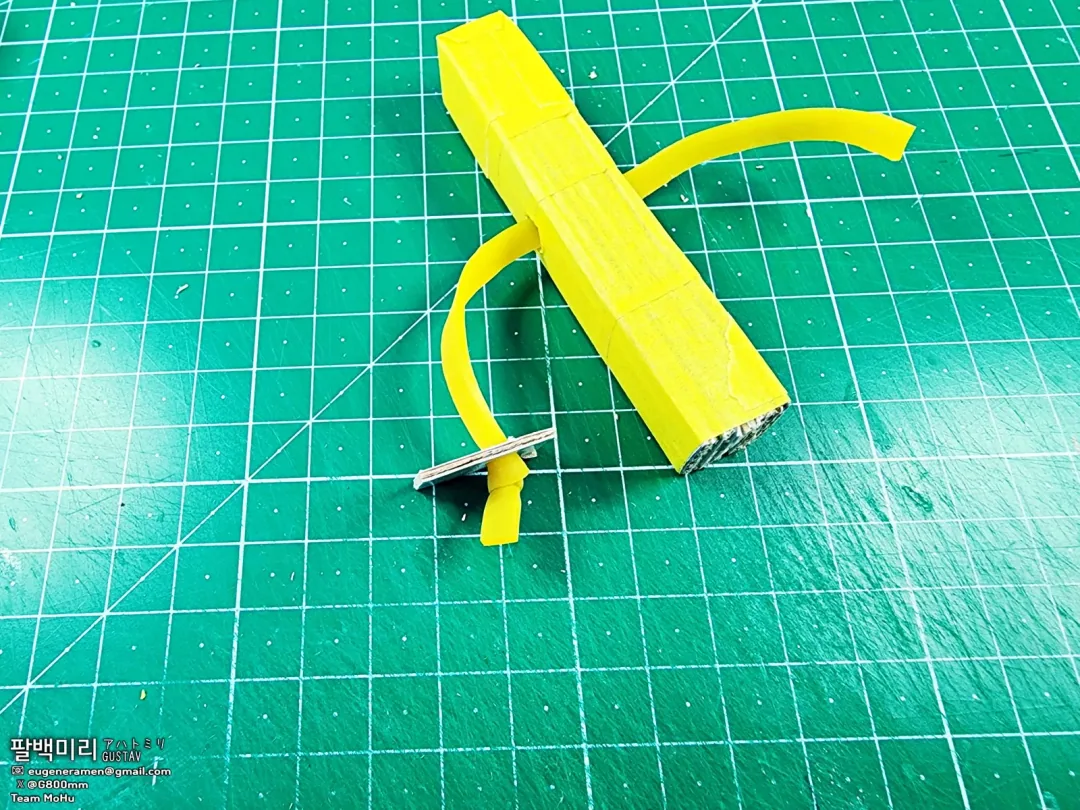

고무줄 고정은 클립을 잘라서 만든 고정핀으로 한다

38 / 63

쌓여진 골판지의 틈으로 핀을 박고

39 / 63

반대쪽도 고정용 블럭을 만들어서 박아준다

40 / 63

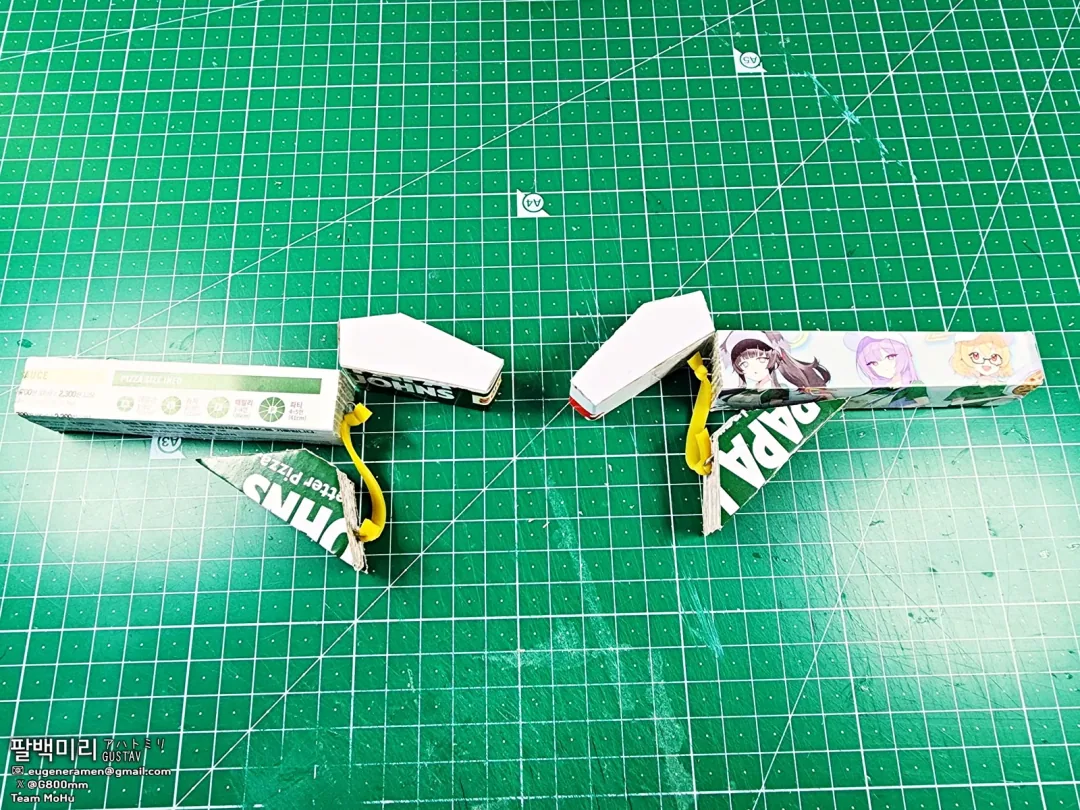

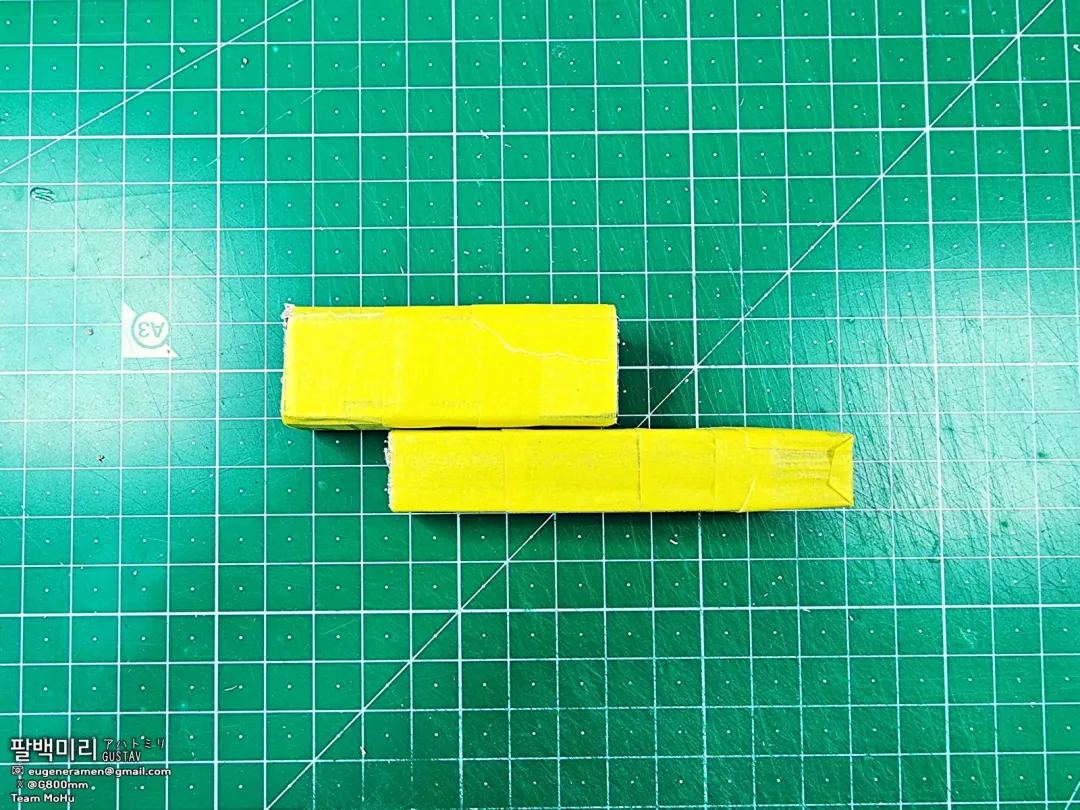

거울쌍으로 하나 더 만들면 준비 끝

41 / 63

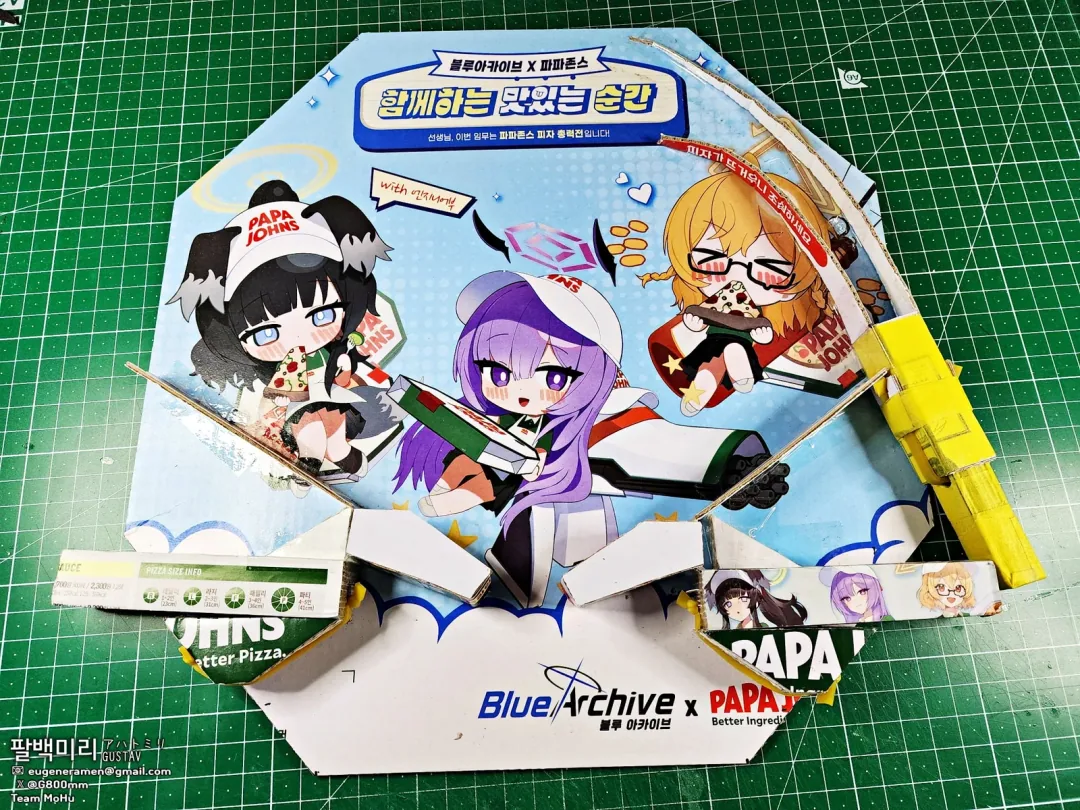

이제 본격적으로 조립시작

42 / 63

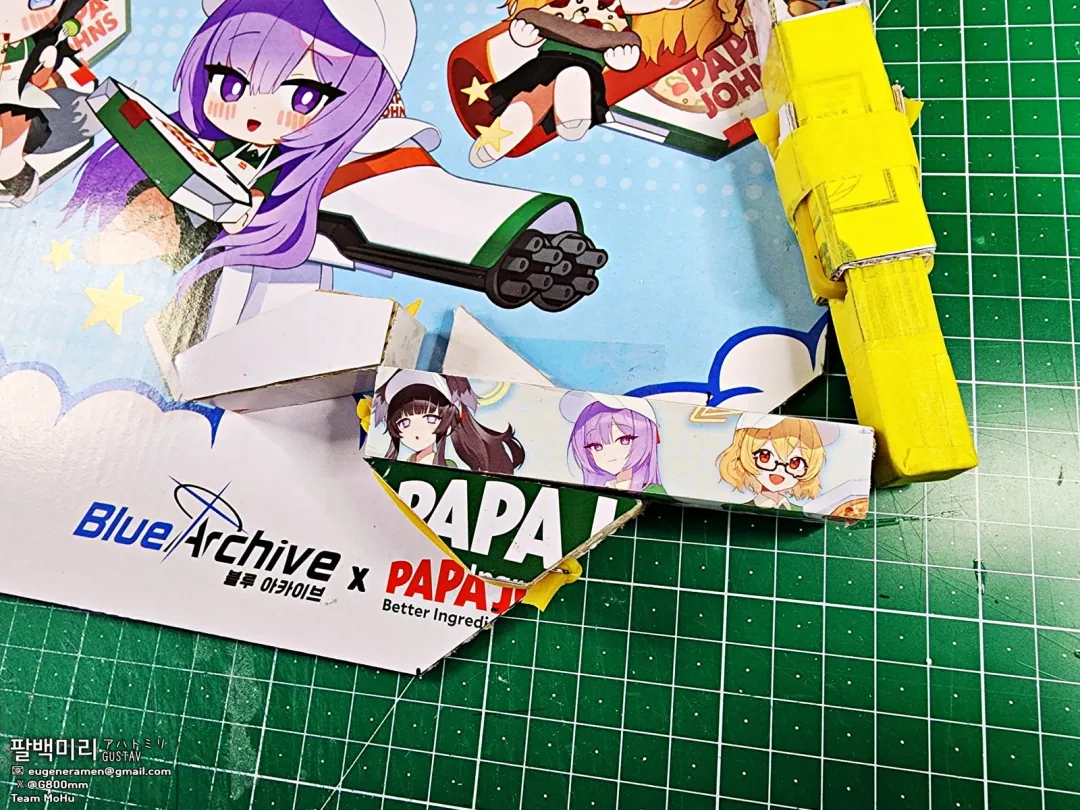

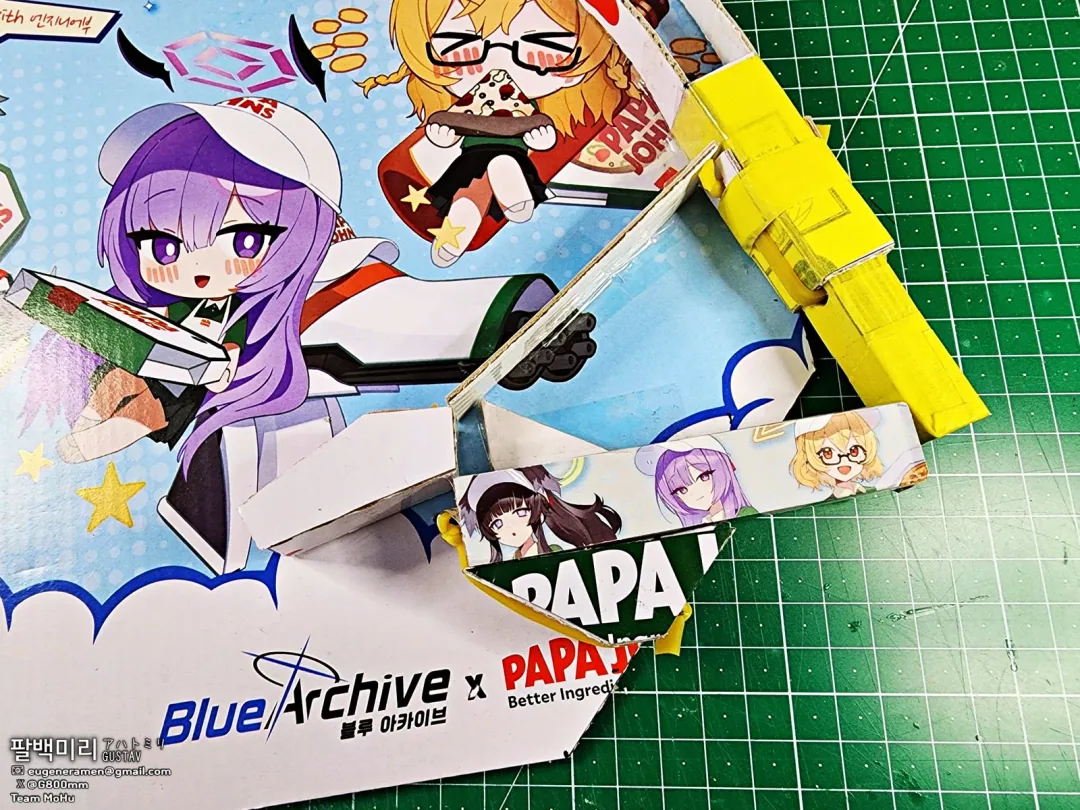

플런저는 오른쪽에 적당히 양면테이프로 붙여주고 아래쪽에 걸리적 거리지 않을정도로 플리퍼 부품을 붙여준다

43 / 63

그리고 위쪽에 바를 하나 더 테이프로 힌지를 만들어서 붙여줌

44 / 63

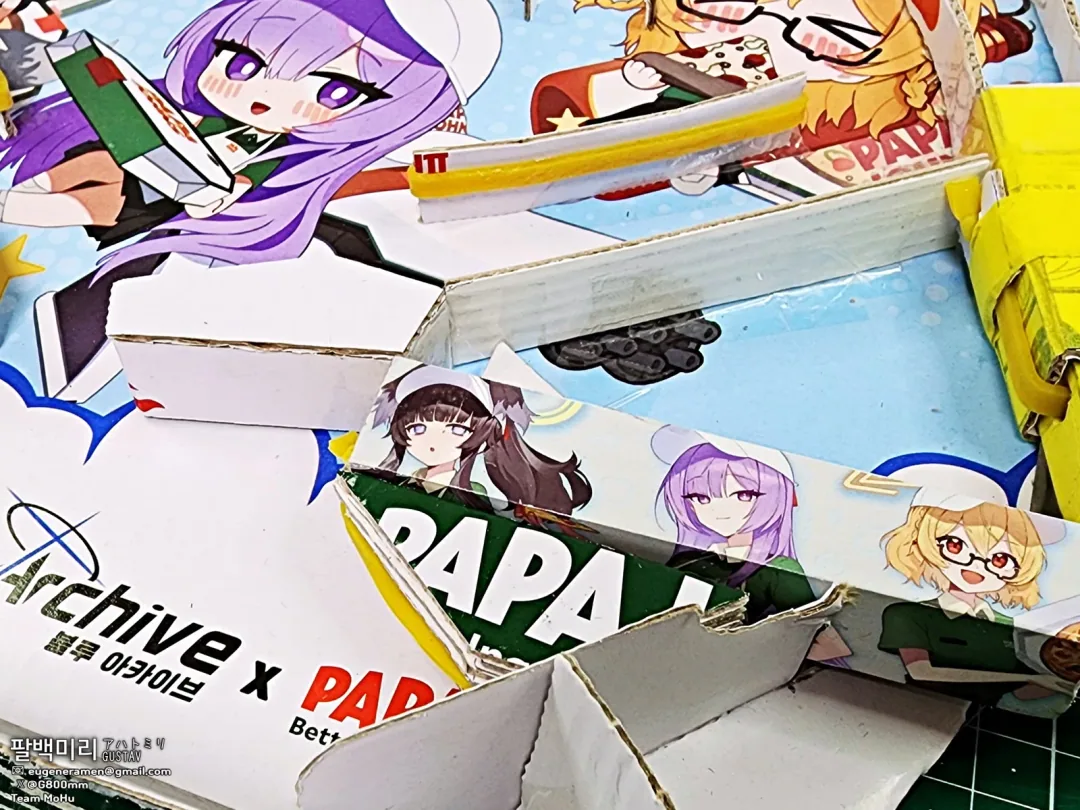

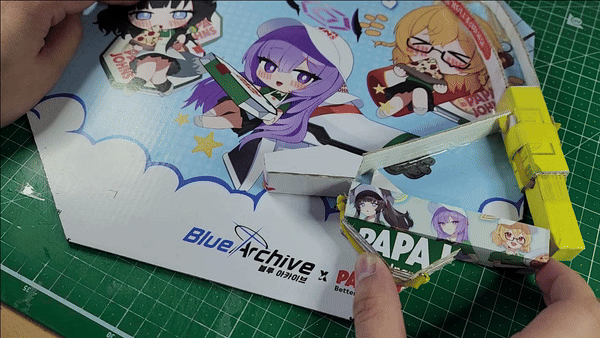

그러면 이런식으로 우리가 아는 핀볼 플리퍼가 완성된다

45 / 63

반대쪽도 똑같이 붙여줌

그러면 이제 플레이 필드에 적절히 핀들을 배치하면 완성

뭘 붙여도 나쁘지 않지만 난 아래 3개정도만 만들줌

46 / 63

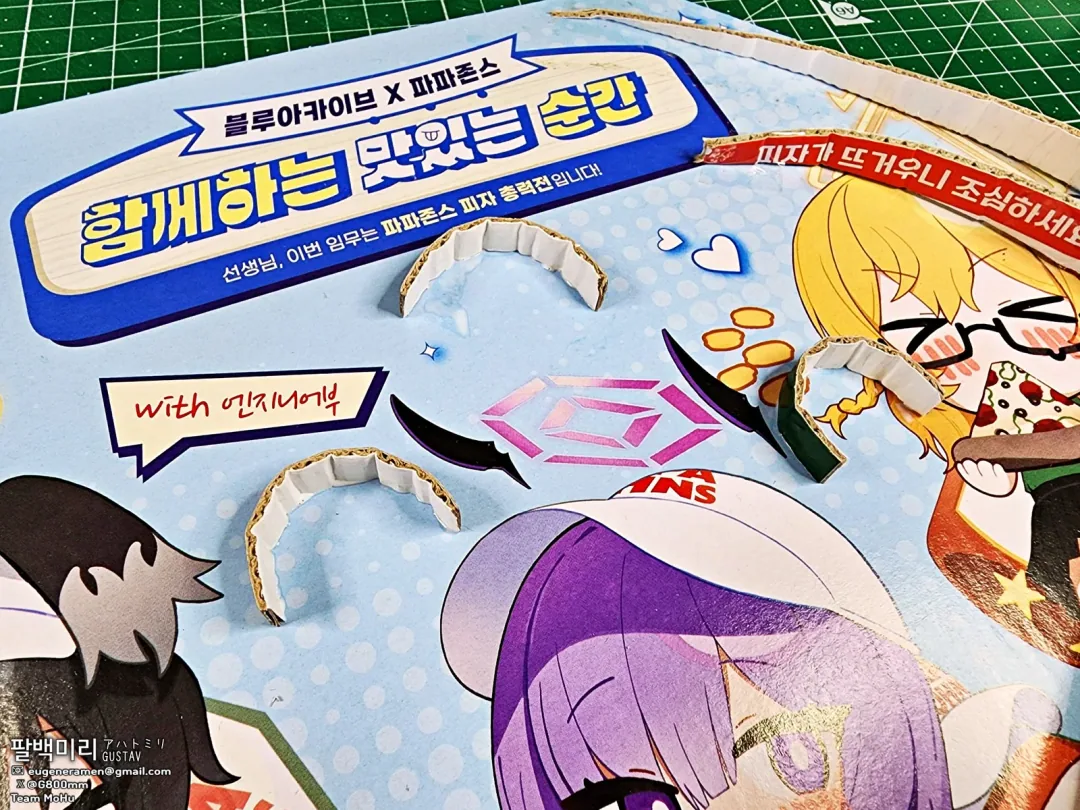

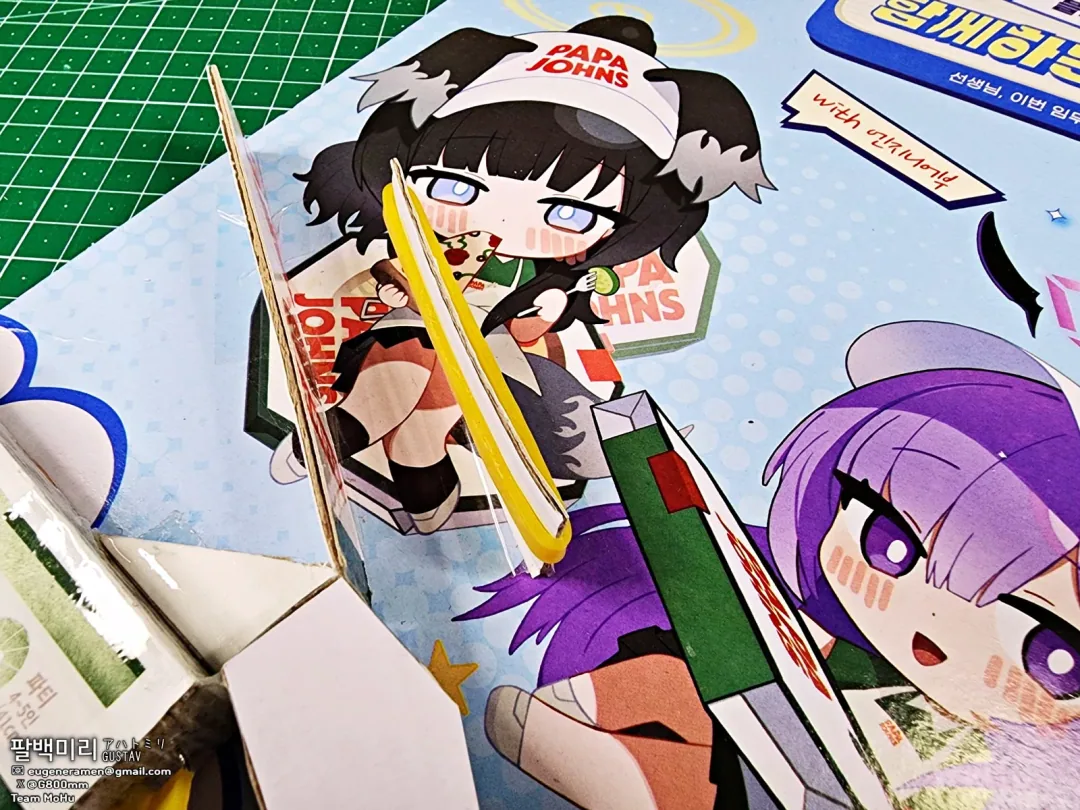

우선 양쪽에 키커

고무줄에 구슬이 튕겨져 나가게 만든다

47 / 63

다음은 그냥 장애물들

48 / 63

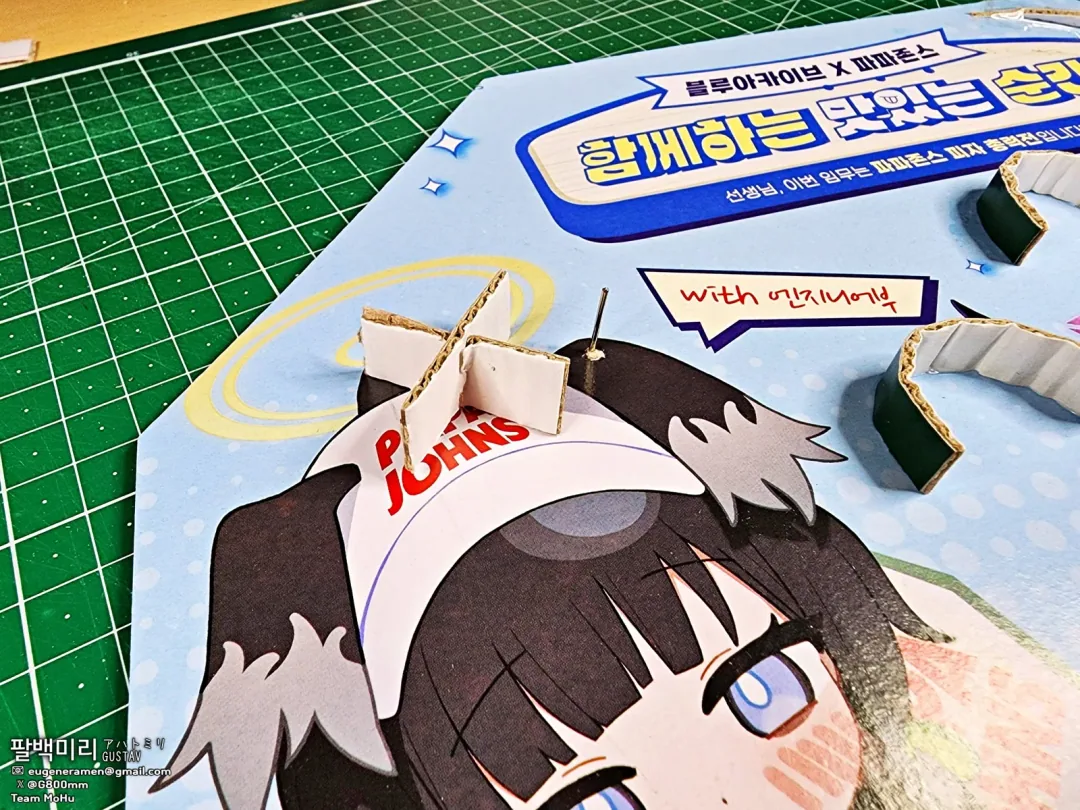

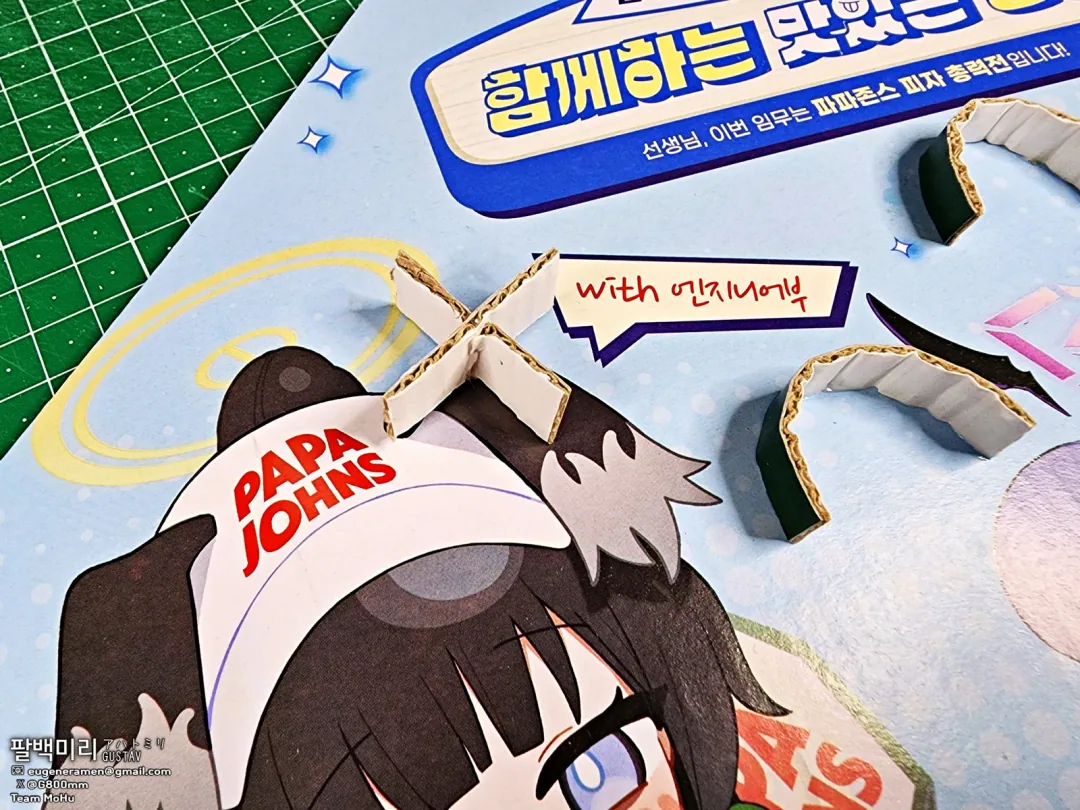

마지막은 풍차

49 / 63

아래쪽에 클립으로 핀을 만들어서 회전축으로 삼았다

50 / 63

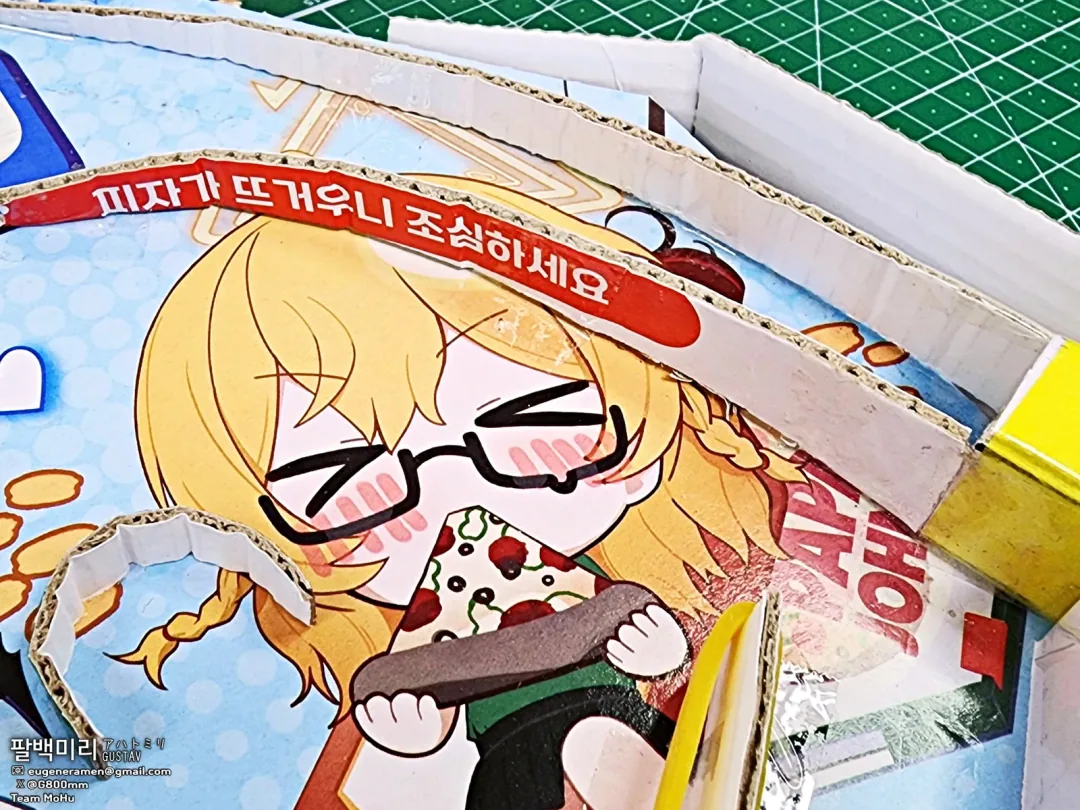

사이드 메뉴를 담았던 박스로는 경사로를 만들어준다

51 / 63

이런느낌

52 / 63

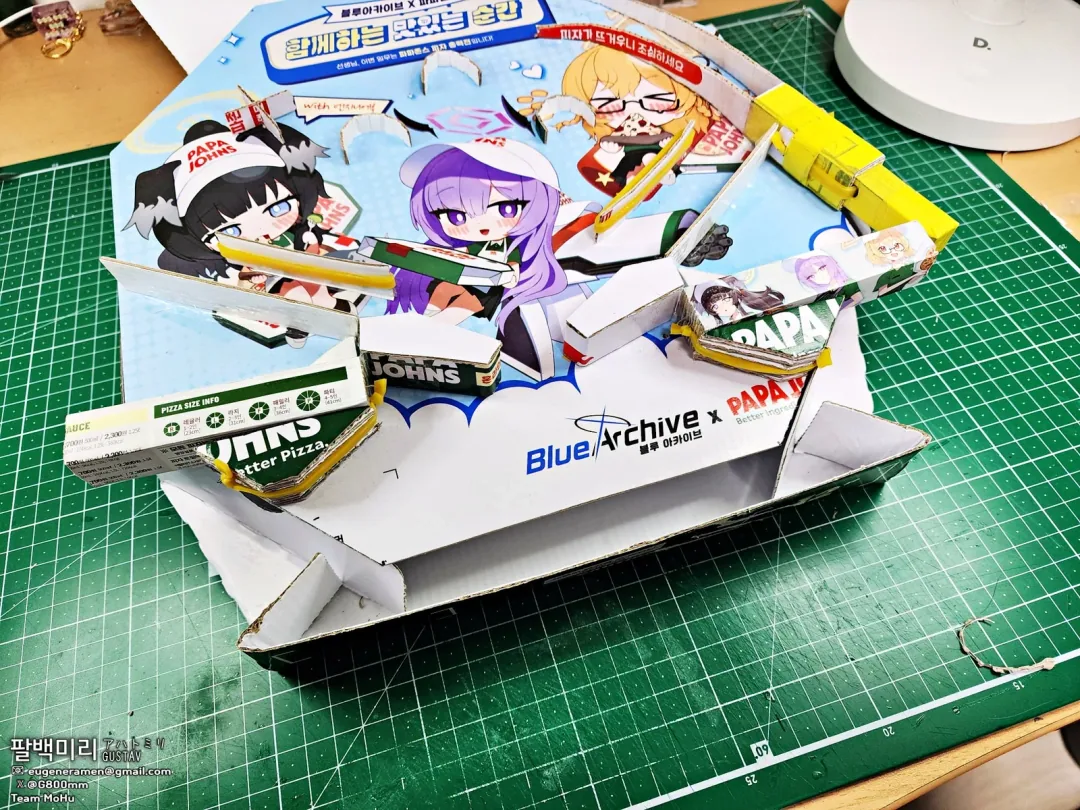

이제 메인 보드 뒤쪽에 붙이고

53 / 63

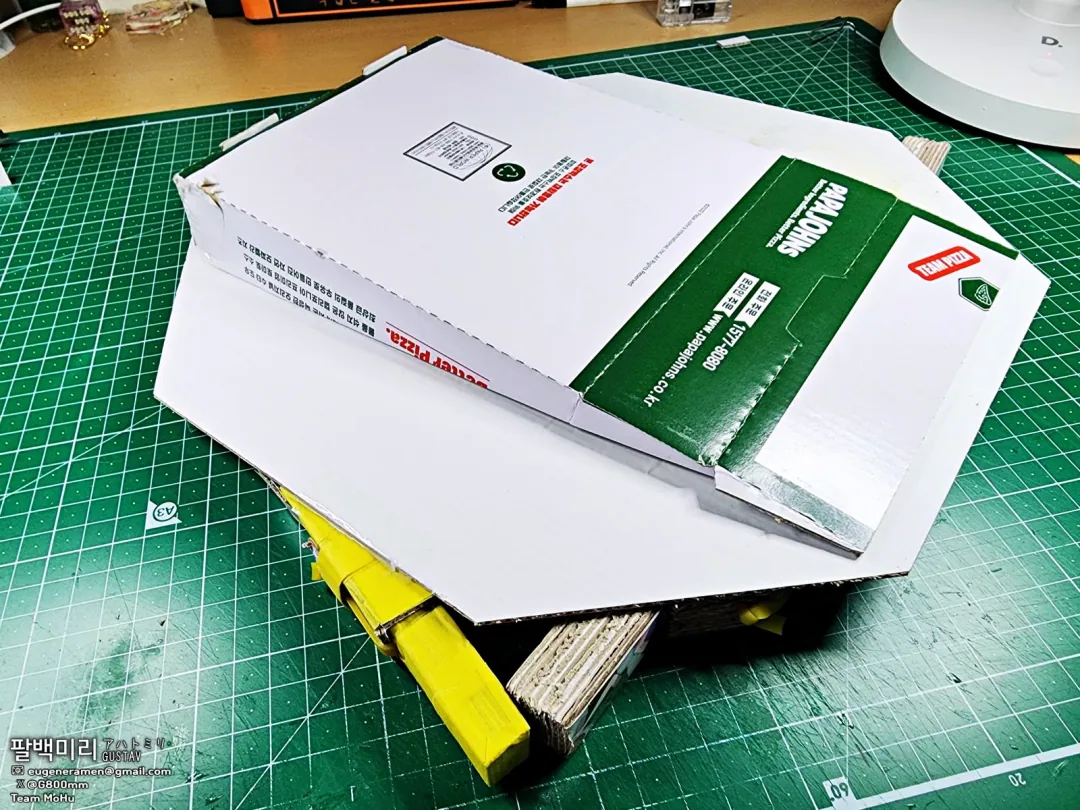

피자박스 안쪽에 넣는다

54 / 63

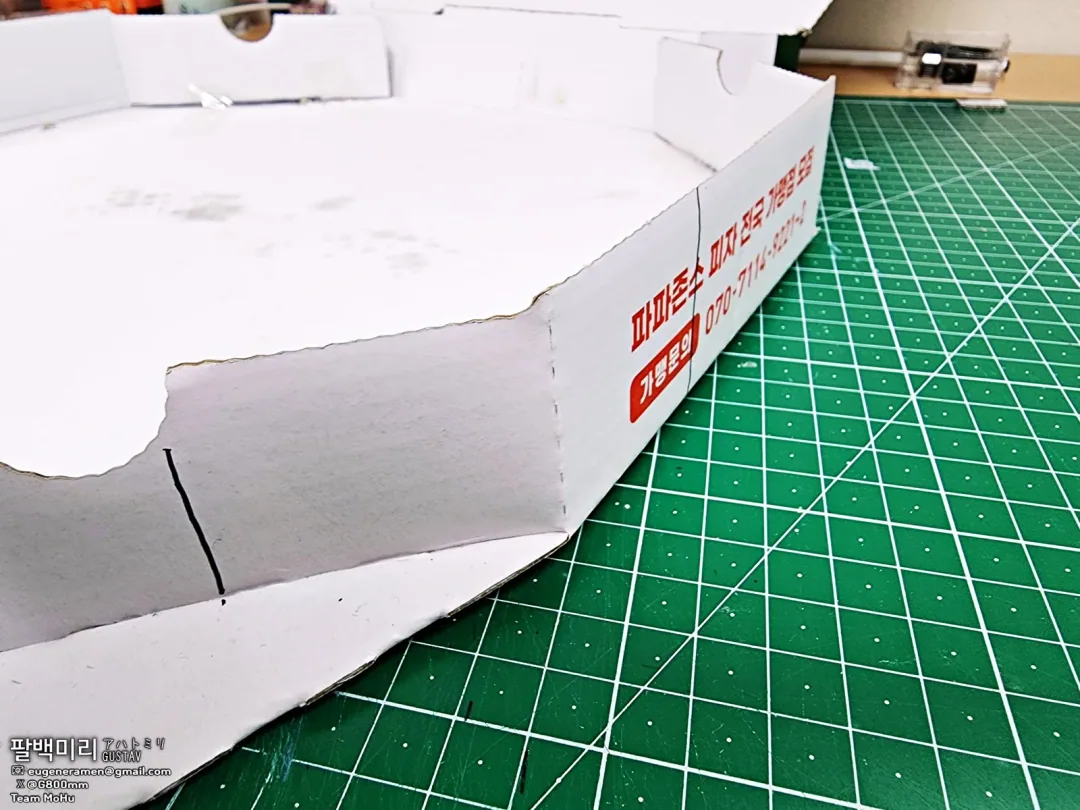

동작을 위한 버튼등을 위한 구멍을 내주고

55 / 63

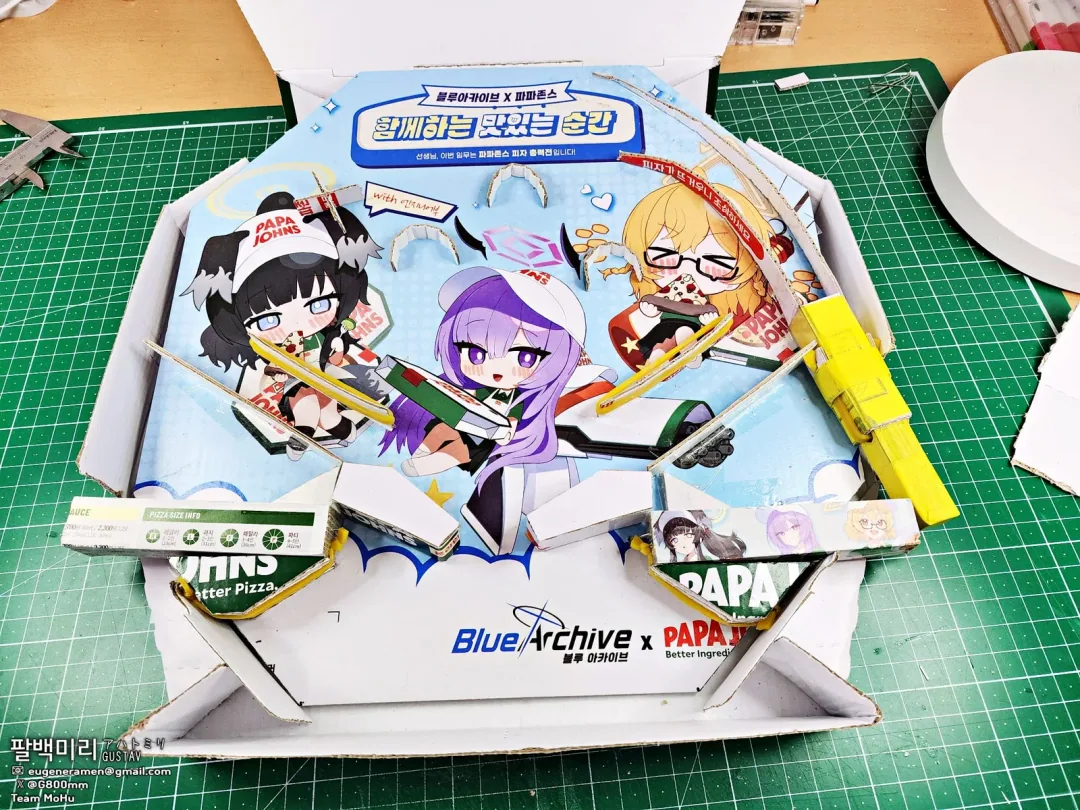

끼워넣으면 내장은 완성

56 / 63

57 / 63

58 / 63

마지막으로 외장에 엔지니어부도 한 층 더 쌓아서 입체감있게 만들어줬다

59 / 63

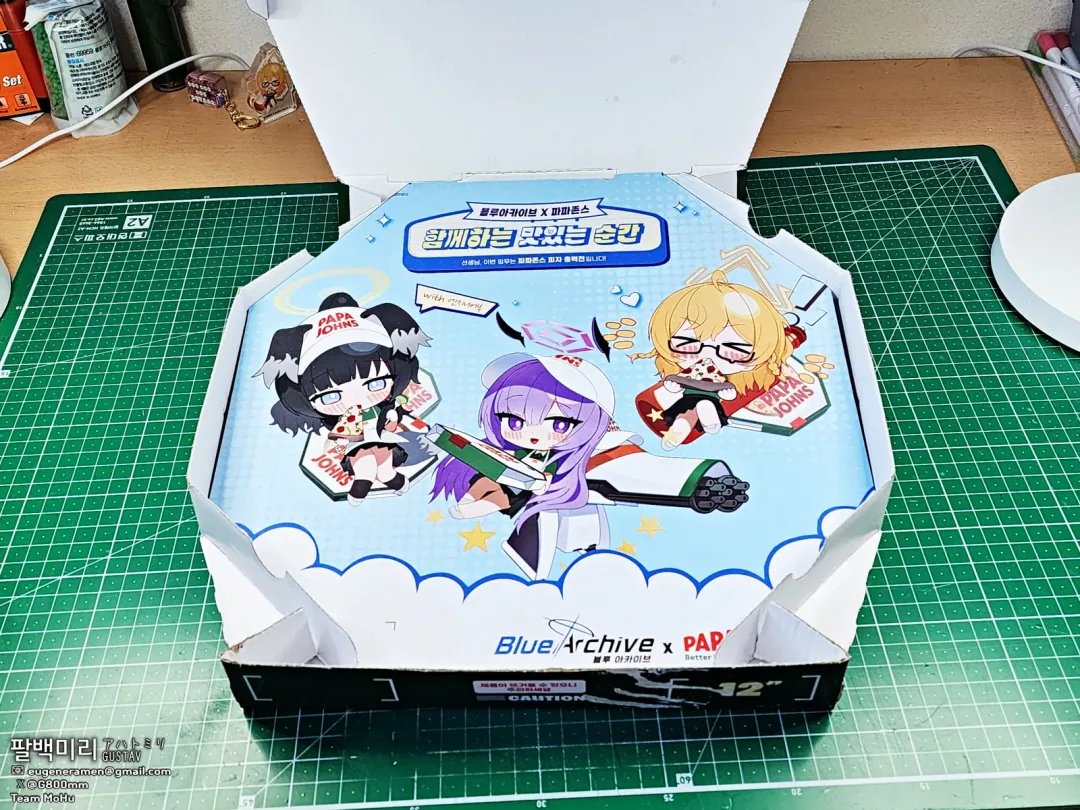

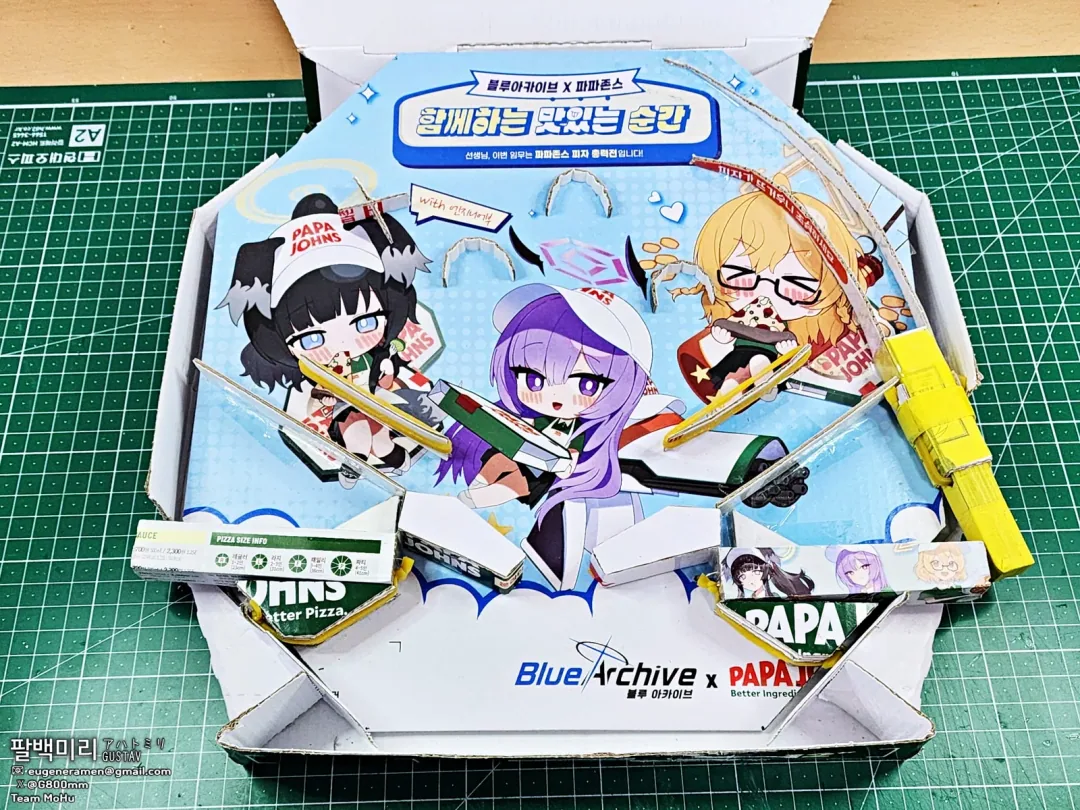

그렇게 완성된 엔지니어부 피자박스 핀볼

60 / 63

피자박스를 열면 이렇게 핀볼기계가 나오게 되어있다

컴팩트하지

61 / 63

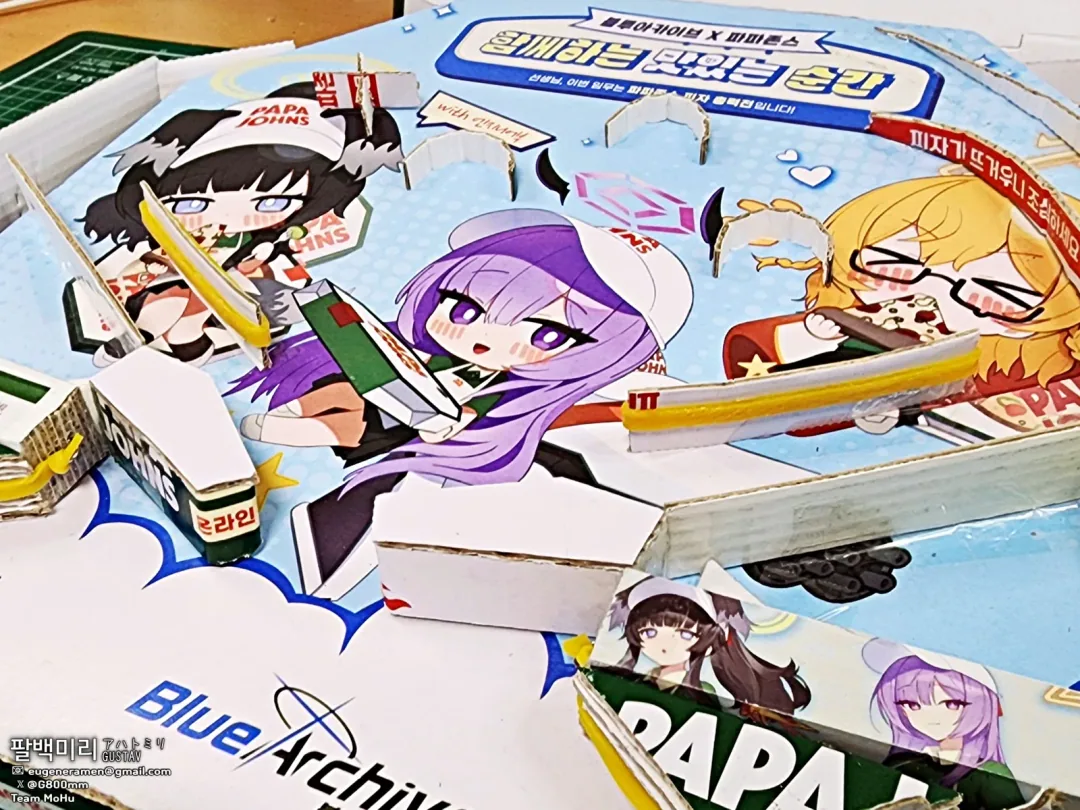

조금 아래에서 본 모습

62 / 63

플리퍼

63 / 63

그리고 만드는 과정사진을 빼먹은 램프

https://youtu.be/SYfau7zd5BE

마지막은 플레이영상
